ROHM開發出抗干擾性能優異的比較器“BA8290xYxxx-C系列”

全球知名半導體制造商ROHM(總部位于日本京都)面向汽車動力系統和引擎控制單元等在嚴苛環境下使用車載傳感器的車載電裝系統,開發出抗EMI性能*1(以下稱“抗干擾性能”)極其出色的接地檢測比較器*2“BA8290xYxxx-C系列”(BA82903YF-C / BA82903YFVM-C / BA82901YF-C / BA82901YFV-C)。

在國際標準“ISO11452-2”的抗擾度測試中,本產品作為傳感器輸出信號等的閾值判斷用比較器,在各種噪聲頻段均表現出極其出色的抗干擾性能,輸出電壓波動均在±1%以內。普通產品受噪聲干擾的影響,輸出電壓波動達±20%以上,甚至可能發生誤動作(High / Low反轉),而本產品不會受到噪聲干擾的影響,因此,可減輕以往采用各種濾波器降噪的設計負擔,有助于減少系統的設計工時并提高可靠性。

本產品已于2019年2月開始出售樣品(樣品價格 500日元/個,不含稅),計劃于2019年10月開始暫以月產100萬個的規模投入量產。前期工序的生產基地為ROHM Wako Co., Ltd.(日本岡山),后期工序的生產基地為ROHM Integrated Systems (Thailand) Co., Ltd.(泰國)。

該比較器系列將與2017年ROHM推出的抗EMI性能優異的運算放大器*2系列一起,作為實現了極其出色的抗干擾性能的“EMARMOUR系列”之一而供應。未來,ROHM會將具有卓越抗干擾性能的技術應用到電源IC等產品中,為進一步簡化車載系統的設計并提高其可靠性貢獻力量。

近年來,隨著用于電動汽車和ADAS(高級駕駛輔助系統)的車載電裝系統的電子化、高密度化日益加速,噪聲環境也越來越嚴峻。通常,在汽車開發中,難以對電路板和系統單體做噪聲評估,一般需要組裝后進行評估,然而一旦評估結果NG,就需要大規模修改,因此噪聲設計一直是很大的課題。

ROHM針對該課題,于2017年推出了抗噪性能極其出色、可減輕噪聲設計負擔的運算放大器,并在車載市場獲得了高度好評。此次,為了滿足市場強勁的需求,ROHM運用自身技術,開發出抗EMI性能優異的比較器。

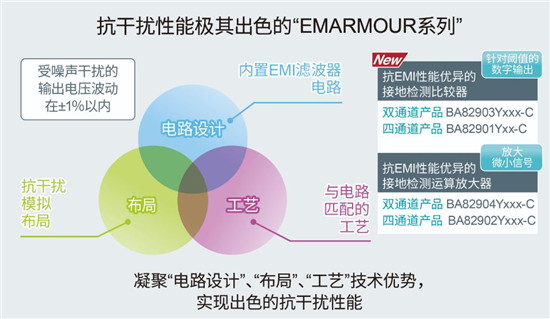

<什么是“EMARMOUR”?>

“EMARMOUR”是ROHM產品的品牌名,該品牌產品融入了ROHM的“電路設計技術”、“布局技術”及“工藝技術”優勢開發而成,并在ISO11452-2的國際抗擾度評估測試中,實現在各種噪聲頻段的輸出電壓波動均在±3%以內的抗干擾性能。由于抗干擾性能非常出色,有助于解決車載電裝系統開發過程中的噪聲干擾問題,因而可減少設計工時并提高可靠性。

<新產品特點>

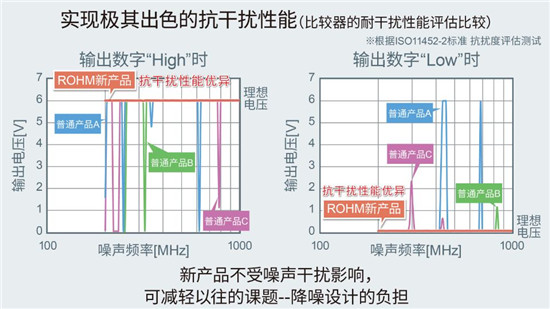

1. 抗干擾性能極其出色,有助于減少設計工時

在各種噪聲頻段,普通產品的輸出電壓波動達±20%以上,甚至可能發生誤動作(High / Low反轉),相比之下,“BA8290xYxxx-C系列”的抗干擾性能非常出色,輸出電壓波動僅±1%以內,且不會發生誤動作。因此,可減輕在車載電裝系統中發揮重要作用車載傳感器的噪聲設計負擔,從而有助于減輕系統的設計工時并提高可靠性。

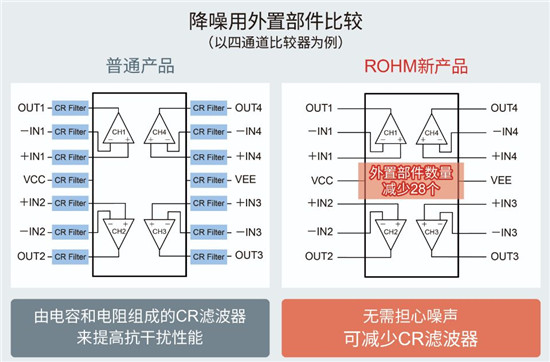

2. 降噪用部件數量減少

因為該系列產品的抗干擾性能極其出色,所以可減少普通產品必不可少的外置降噪部件(電源、輸入、輸出的三種CR濾波器)。以四通道比較器為例,與普通產品相比,共可減少28個降噪部件。

3. 滿足全球汽車領域的要求(AEC-Q100)

“BA8290xYxxx-C系列”不僅滿足全球汽車電子產品可靠性標準AEC-Q100,而且,與普通產品相比,消耗電流僅為0.6mA(普通產品為0.8mA),失調電壓僅為±5mV(普通產品±7mV)。另外,產品采用標準的比較器引腳配置、常用的表面貼裝型封裝和通道數,可輕松替換可能有噪聲問題的現有產品。

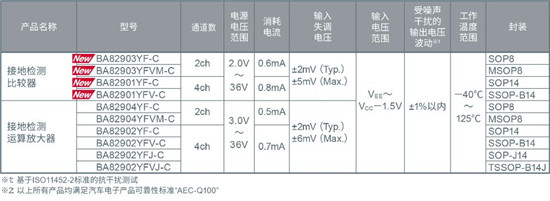

<抗干擾性能極其出色的“EMARMOUR系列”產品陣容>

<應用示例>

■EV/HEV的逆變器 ■引擎控制單元 ■自動變速箱

■電動助力轉向系統 ■車燈 ■組合開關

■EV充電器 ■汽車導航 ■汽車空調

等對電子電路降噪要求高的各種車載電裝系統。

<術語解說>

*1) 抗EMI(Electromagnetic Interference: 電磁干擾)性能

抗EMI性能是表示對周圍產生的噪聲干擾的耐受性的指標。如果抗EMI性能較差,則當周圍產生噪聲干擾時,元器件或系統有可能產生誤動作,因此需要使用濾波器(電容器、電阻器等)和屏蔽(金屬板)來降低噪聲。反之,如果抗EMI性能優異,則無需擔心噪聲干擾的影響,這在減少針對噪聲的設計工時方面具有非常明顯的優勢。

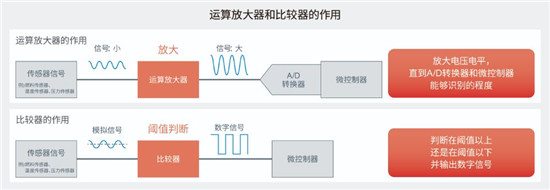

*2) 運算放大器和比較器

運算放大器簡稱“運放”,可放大輸入信號。通過放大傳感器輸出信號等微小信號,使之達到微控制器等可識別的電壓電平。

比較器用于判斷輸入信號的閾值?？蓪鞲衅鞯妮敵鲂盘柕冗M行閾值判斷,并可輸出數字(High/Low)信號。
