ROHM開發出適用于恩智浦“i.MX 8M Nano系列”處理器的電源管理IC

~助力網絡音頻和工業用接口等IoT設備的更長時間驅動和小型化~

全球知名半導體制造商ROHM(總部位于日本京都市)開發出非常適用于NXP® Semiconductors (以下簡稱“恩智浦公司”)應用處理器“i.MX 8M Nano系列”的高效率電源管理IC(以下簡稱“PMIC”)“BD71850MWV”。

恩智浦公司的“i.MX 8M Nano系列”是在運算能力、節能性能、語音/音樂處理方面表現出色的應用處理器。

“BD71850MWV”是融入ROHM多年積累的處理器用電源技術優勢,并集成了處理器所需的電源系統(Power Rail)與功能的PMIC。僅1枚芯片即可提供包括功率轉換效率高達95%的高效率DC/DC轉換器*1在內的系統所需的電源和保護功能,同時還內置進行最佳電源管理的ON/OFF時序器,不僅有助于應用的小型化,還使應用設計更加容易,并大大縮短開發周期。此外,作為恩智浦公司提供的i.MX 8M Nano處理器評估套件中搭載的唯一※PMIC,還可立即開始評估處理器的運行情況。

本產品已于2019年12月開始以月產40萬個的規模投入量產(樣品價格 800日元/個,不含稅)。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市),后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。

未來ROHM將繼續開發有助于節能和系統優化的產品與解決方案,不斷為社會發展貢獻力量。

<背景>

近年來,隨著IoT技術的發展,諸如聲控命令及流式音頻等電子設備與用戶交互(人機對話,人機互動)的需求日益高漲。

恩智浦公司的i.MX 8M Nano應用處理器擁有多達4個Arm® Cortex®-A53內核(工作頻率高達1.5GHz)和一個適用于低功耗待機的Arm Cortex-M7內核(工作頻率高達750MHz)。此外,還支持高級音頻播放功能、高速接口等,可為眾多消費電子設備和工業設備應用提供節能且高性能的解決方案。

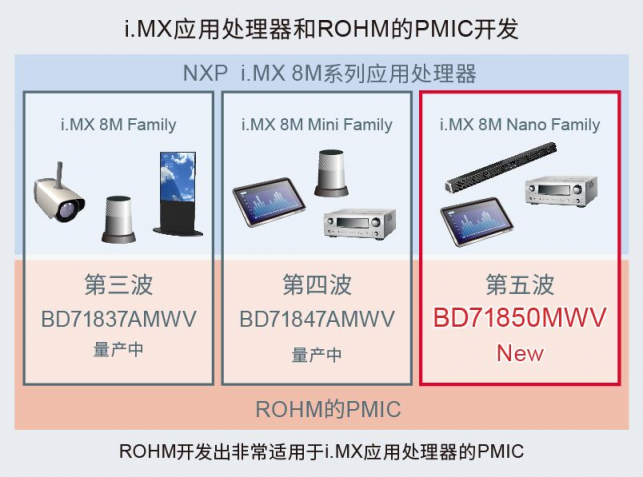

ROHM一直致力于恩智浦公司i.MX 8M系列用最佳PMIC的開發,并于2018年推出適用于“i.MX 8M 系列”的PMIC“BD71837AMWV”,于2019年推出適用于“i.MX 8M Mini系列”的PMIC“BD71847AMWV”。此次,又針對采用先進工藝且具有優異節能性能的“i.MX 8M Nano系列”,推出新的PMIC“BD71850MWV”,該產品可支持i.MX 8M 系列所有應用處理器的電源管理。

<新產品特點>

1.僅1枚芯片即可輕松實現i.MX 8M Nano應用處理器所需的電源功能

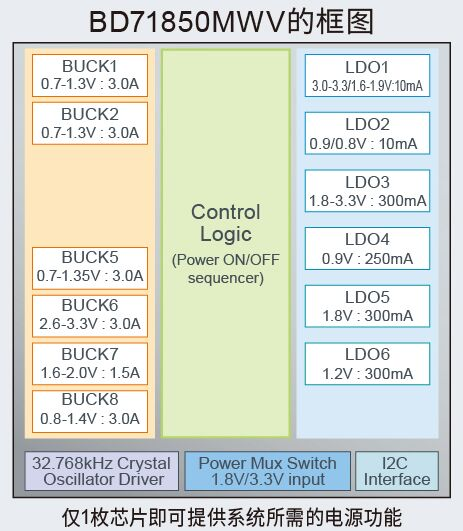

“BD71850MWV”的電源電路根據i.MX 8M Nano應用處理器的電源系統設計而成,集控制邏輯、6通道降壓型DC/DC轉換器(Buck Converter)、6通道LDO*2于一身,僅這1枚芯片,不僅可為處理器供電,還可為應用所需的DDR存儲器供電。此外,還內置有SDXC卡接口用1.8V/3.3V開關、32.768kHz晶振緩沖器及眾多保護功能(各電源系統的輸出短路、輸出過電壓、輸出過電流及熱關斷功能)。

該產品還搭載功率轉換效率高達95%的降壓型DC/DC轉換器,輸入電壓范圍更寬,支持從1節鋰離子電池到USB的廣泛電壓范圍(2.7V～5.5V),因此,不愧為i.MX 8M Nano處理器應用領域的最佳PMIC。

不僅如此,還配備了可輕松評估BD71850MWV的環境。

①配備Linux驅動程序,可縮短應用開發周期

ROHM還為客戶準備了BD71850MWV的Linux驅動程序、設計時所需的外圍應用相關的設計指南、參考電路及參考布局,可幫助客戶縮短應用開發周期,從而有助于及時向市場推出產品。

關于Linux驅動程序和文檔,請訪問:

https://www.rohm.com.cn/products/-/product/BD71850MWV

②已備好i.MX 8M Nano EVK,可立即評估

恩智浦公司可提供搭載BD71850MWV的i.MX 8M Nano處理器評估套件,可即刻開始評估i.MX 8M Nano處理器的工作。

2.小型封裝,節省空間42%

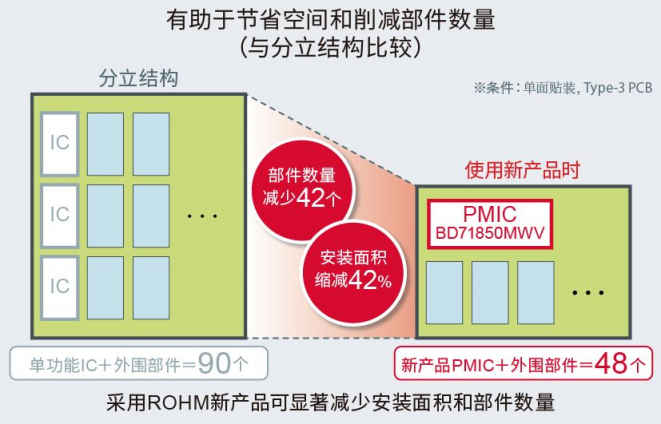

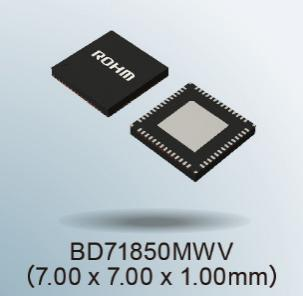

采用小型QFN封裝(7mm x 7mm, 高度1mm Max, 間距0.4mm, 56pin),不僅可提供所需的電源功能,而且PMIC的引腳配置設計還使i.MX 8M Nano應用處理器和DDR存儲器的連接更加容易,非常有助于減輕PCB板布局設計時的負擔。同分立元器件組成的與新產品相同的電源系統相比,部件數量可減少42個,貼裝面積可縮減42%(以“單面貼裝、Type-3 PCB”為條件)。另外,如果采用雙面貼裝,則僅需不到400mm2的空間即可實現電源功能。

3.可根據系統的用途量身定制

為了使應用設計更靈活更自由,新產品還搭載了支持電源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的時序器。通過I2C接口和OTP(One Time Programmable) ROM,根據系統要求的功能和存儲器類型,可定制各電源的輸出電壓、ON/OFF控制、保護功能的啟用/禁用、以及電源模式的轉換條件,從而可實現滿足用途需求的最佳應用設計。

<新產品的功能概要>

- 輸入電壓2.7V ~ 5.5V

- 降壓型DC/DC轉換器 x 6ch、LDO x 6chDC/DC

- 搭載SD卡驅動用多路復用器

- 內置32.768kHz晶振電路

- 搭載豐富的保護功能(軟啟動功能、電源軌錯誤檢測、過電壓保護、過電流保護等)

- 支持I2C接口(Max 1MHz)

- 中斷功能(帶掩碼功能)

<術語解說>

*1) DC/DC轉換器

DC/DC轉換器是電源IC的一種,具有將直流(DC)電壓轉換為直流電壓的功能。主要有用來降低電壓的降壓型和用來提升電壓的升壓型兩種類型。

*2) LDO穩壓器(Low Drop Out Regulator / 低飽和穩壓器)

輸入和輸出的電壓差較低,屬于“線性穩壓器”(輸入輸出電壓呈線性動作)類別里的電源IC。

與DC/DC等開關穩壓器相比,具有電路結構簡單、噪聲低等特點。
