高通今天發布了兩款全新Wear OS處理器，分別是驍龍Wear 4100 Plus和驍龍Wear 4100，這是2018年以來智能手表平臺的首次重大更新。
從28納米工藝轉向12納米
驍龍Wear 4100 SoC終于放棄了Cortex-A7內核和28納米工藝，轉而采用Cortex-A53內核和12納米工藝，雖然這并不具有劃時代的意義，但在性能和能效方面卻有了很大的提升。
高通宣稱，新芯片的速度將大幅提升，GPU、內存、攝像頭和電池續航也有大幅提升。
驍龍Wear系列的上一次重大改版是驍龍Wear 3100，是2016年驍龍2100的小幅更新。事實上，鑒于2100和3100的主處理器完全相同，4100的亮相標志著Wear OS在四年左右的時間里首次有了質的提升。
性能和續航都大幅提升
高通在智能手表平臺上繼續采用主SoC+協處理器的架構。Wear 4100作為主處理器芯片，用于設備的主動和交互式使用，而一個輔助協處理器則作為始終在線的芯片，能夠?qū)崿F(xiàn)環境中的非交互式設備使用情況，比如通過靜態、低更新信息打開屏幕。

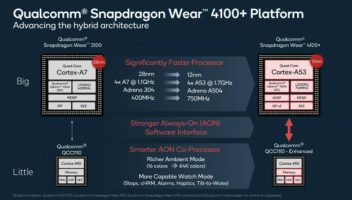

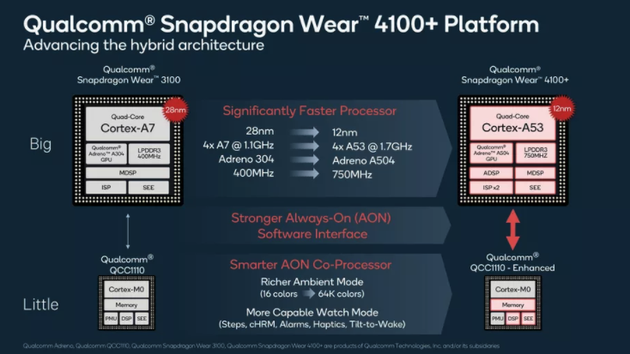

這次最大的變化是在處理器的工藝上，Wear 4100系列芯片從28納米工藝跳到12納米工藝，四個時鐘頻率為1.7GHz的A53 CPU核心取代了3100的A7核心（只有1.1GHz），高通稱其性能提高85%以上。GPU現在是Adreno A504（比3100快兩倍半）還有更快的內存。
Wear 4100 Plus的QCC1110 協同處理器可以顯示64000種顏色，并支持連續心率追蹤、警報、觸覺反饋等更多功能。Wear 4100系列采用了新的12納米CPU架構，電池續航時間將提高25%。
高通目前已經在向硬件制造商發貨Wear 4100和4100 Plus芯片，首批設備將在未來幾個月上市。
出門問問已經宣布正在開發一款新的TicWatch型號，將采用這款芯片，而小天才也在開發一款搭載Wear 4100芯片的兒童智能手表。
