中興晴天墻面路由器，在名字上已經給出了特色：可以安裝在墻上。
一、拆機
中興晴天墻面路由器的外包裝：
包裝盒背面的描述：

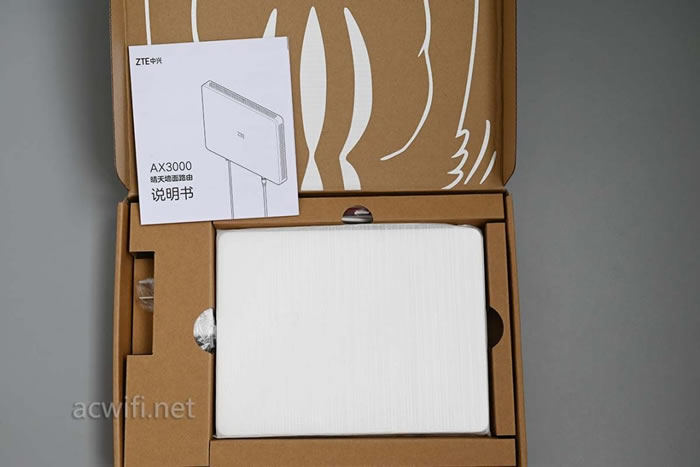

打開包裝：
取出機身和配件 ：
配件里有一片長條的安裝支架，除上面已經貼了一片雙面膠外，還附送多一片備用。萬一撕爛了也可以有得替換。
這種撕掉不留痕的雙面膠非常好用，家裝必備，2個月前我就買了兩卷來用：
配件里還有一顆水平珠：
電源輸出規格是12V/1A，實測待機功率3.9W，不高。
機身與安裝支架的磁吸力度是比較有勁度的，而且位置也很精確，不用左挪或右挪來較正網口和電源接口是否被擋住。那種感覺很有治愈感。肯定有比較強的碰鐵在機身里面。

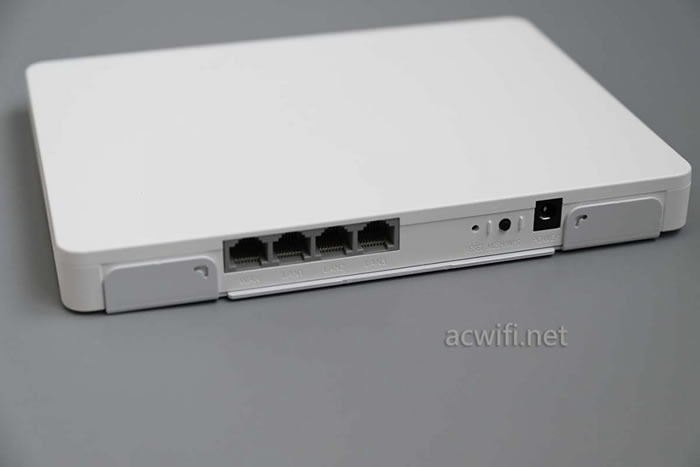

四個千兆網口，左邊是WAN，DC電源接口的左邊有兩個小圓，小圓是RESET鍵，大圓是MESH/WPS鍵。
機身尺寸大約21x16cm：

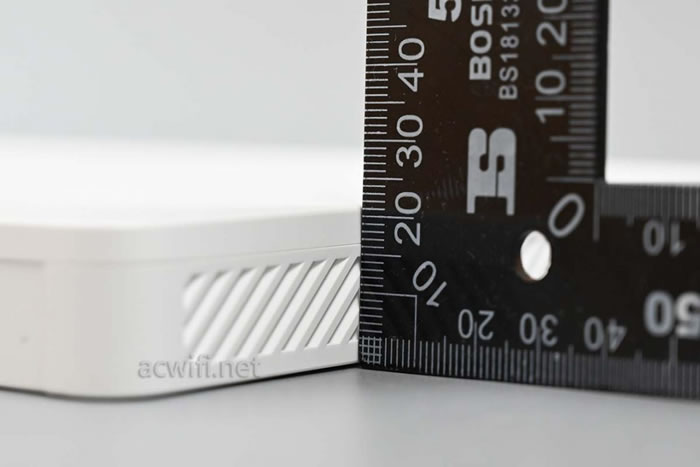

厚度只有2.1cm:
機身頂部有個指示燈，也有散熱孔：

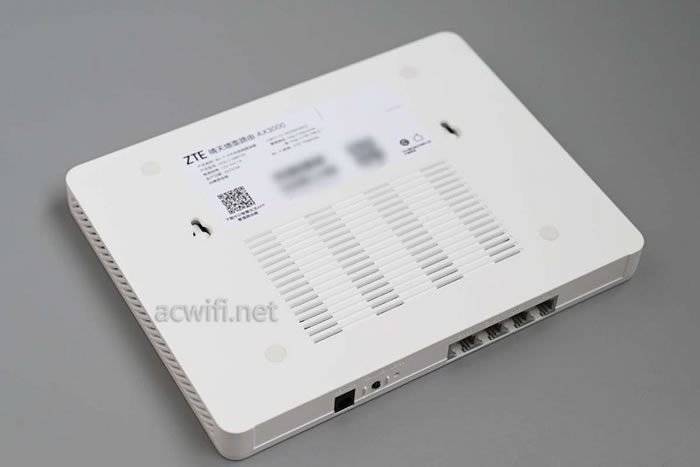

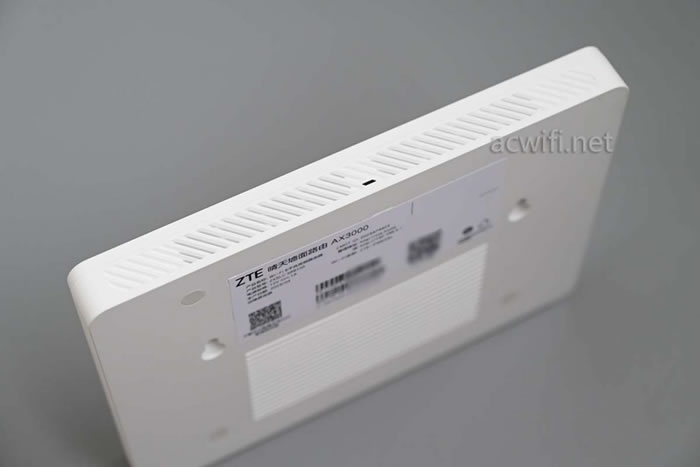

機身背面：
產品標簽內容：
產品型號：ZXSLC SR6105
拆開外殼：
主板在機身的底部，天線主要占了上半部分空間，中間三根較短的是5G天線，左右兩根是2.4G天線。

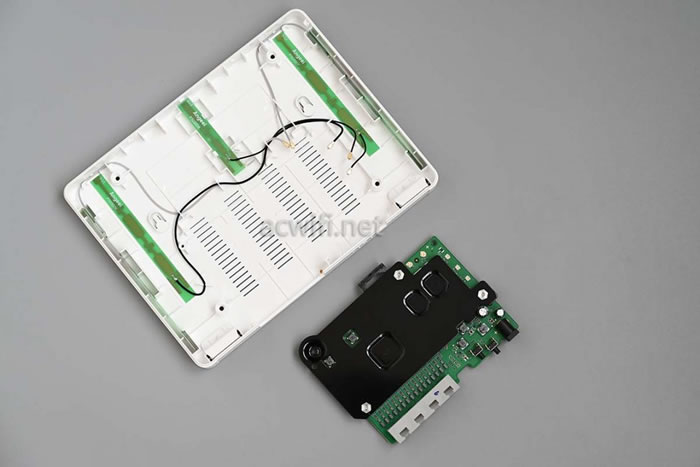

取下主板：
這一面能看見網口，所以我定義為主板正面：

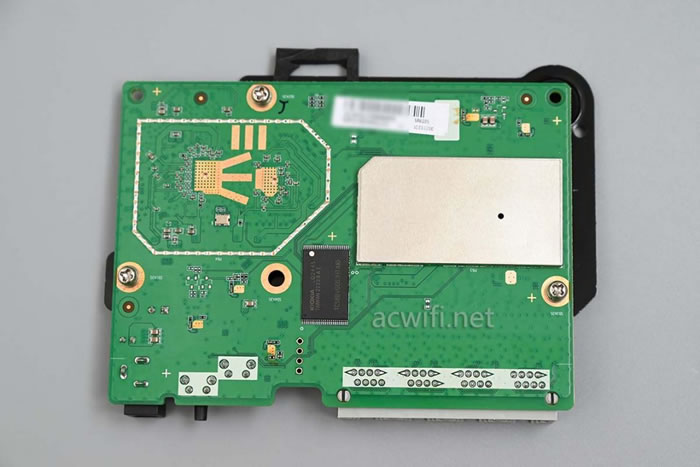

主板背面：
從主板底部拆開固定散熱片的三顆螺絲，取下散熱片：
主板正面有一片屏蔽罩：
撬開屏蔽罩：
這臺中興晴天墻面路由器的CPU型號是ZX279128R，雙核A9，頻率1GHz，集成4個千兆PHY，支持USB3.0和USB2.0，有2條PCe2.0 x1

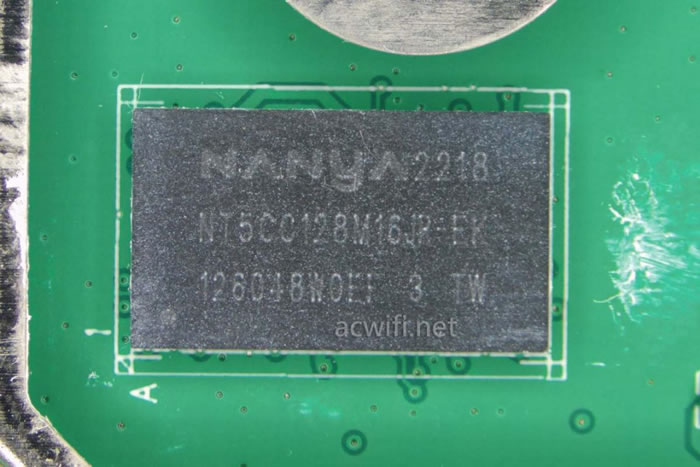

CPU旁邊的內存芯片，型號是南亞的NT5CC128M16JR-EK，DDR3L，容量256MB：
CPU和內存芯片的位置關系如下圖：

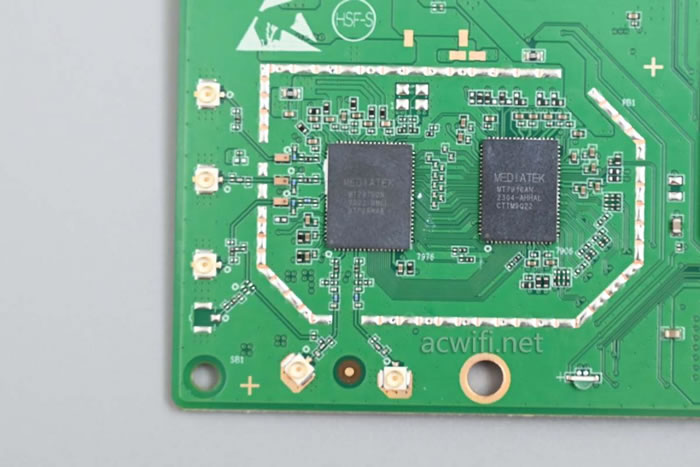

無線芯片方面，距離CPU近的MT7916AN，它是無線基帶芯片（BB和MAC），支持DBDC，即雙頻并發，支持兩條空間流（2x2mimo），2.4G最高速率574Mbps，5G最高速率2402Mbps。
下圖左邊這顆MT7976DN是無線射頻芯片，2.4G支持2T2R，5G支持3T3R，由于無線MAC芯片：MT7916AN只支持2x2MIMO，所以這套方案只能支持2x2MIMO的5G，不過由于多了一路收發，可以接3根天線，通過擇優算法后，獲得較好的信號質量。
MT7976DN集成了FEM。總有認為內置FEM=信號差，這是不成立的。東西好不好，最終要看效果，通常這款MT7976的無線都比較強。
DC電源輸出電路：
翻過主板背面，撬開屏蔽罩：
閃存芯片型號是TC58BVG0S3HTAI0，容量128MB。
好了，其它沒什么好看，拆完。
差點忘記了兩片強碰，兩端各有一片，吸力很大的。

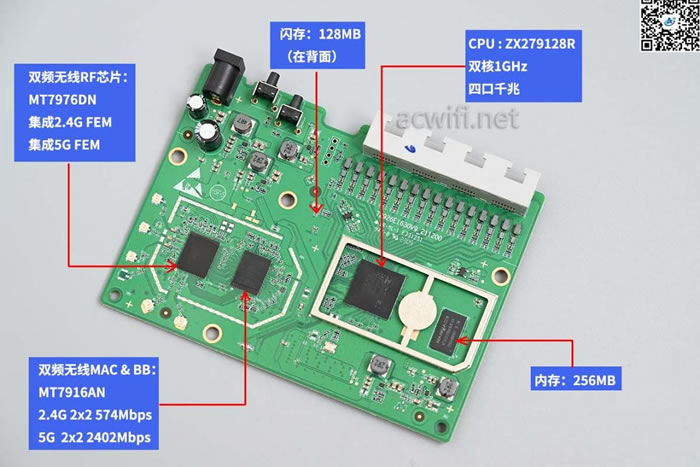

中興晴天墻面路由的所有芯片型號如下圖：
默認支持802.11k和802.11v：
默認支持波束成形和MU-MIMO：
(以上參數查看用的軟件是winfi，如果找不到下載的可以在acwifi公眾號里發送消息winfi即可自動回復軟件下載地址)
二、小包轉發性能測試

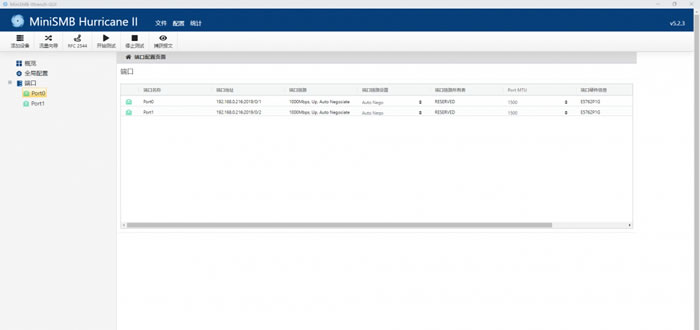

測試小包用的工具是MiniSMB

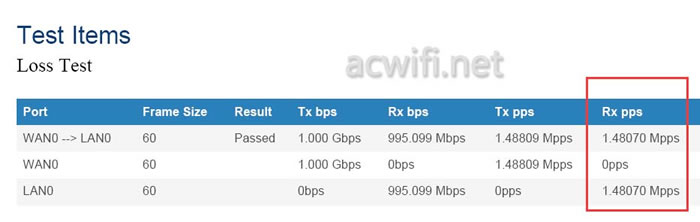

測得wan to lan的64byte包轉發率是1.48Mpps，跑滿了。
測試雙向，有輕微的衰減，但也算是雙向同時跑滿了：1.4Mpps左右。
三、無線信號強度測試
這次測試，拿了另外兩款來做比較，一款是紅米AX3000，另一款是XDR3010 V4.0。好早之前就測過紅米AX3000，而現在這臺是另一臺全新的（我一共買了兩臺，之前拆過和測過的那臺早就已經抽獎送了出去）。XDR3010我也測過了，但現在這臺是最近才出來的V4.0版本。紅米AX3000和XDR3010均是高通方案！
我也想看看MT7916+MT7976方案與高通QCN6102方案的無線差異，你們也想知道的吧！

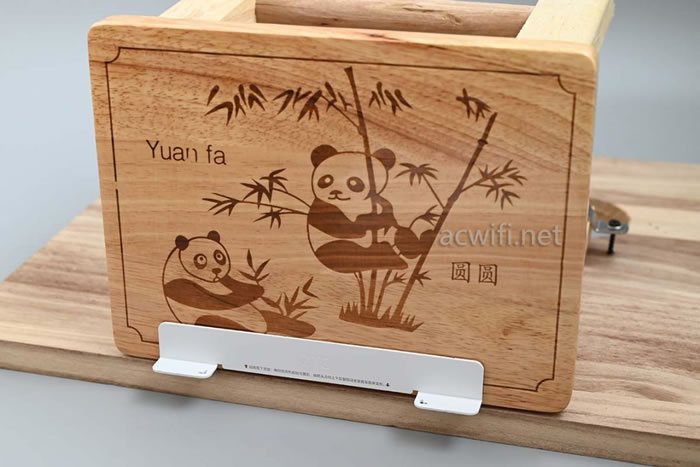

中興的網口在機身底部，插上網線和電源之后，很難立起來，立起來擺放才是它的應用場景。所以我找了小板凳，把安裝支架粘上去：
只要把機身靠近支架，就會自然地吸上去，且不會倒下來：
后來我發見粘得太低了，還是不方便接線，又不想花時間拆了重新粘一次，所以最后墊了一塊木板。最后還是拆了重新粘了，往上挪了一點。這是模擬了粘在墻上的效果！

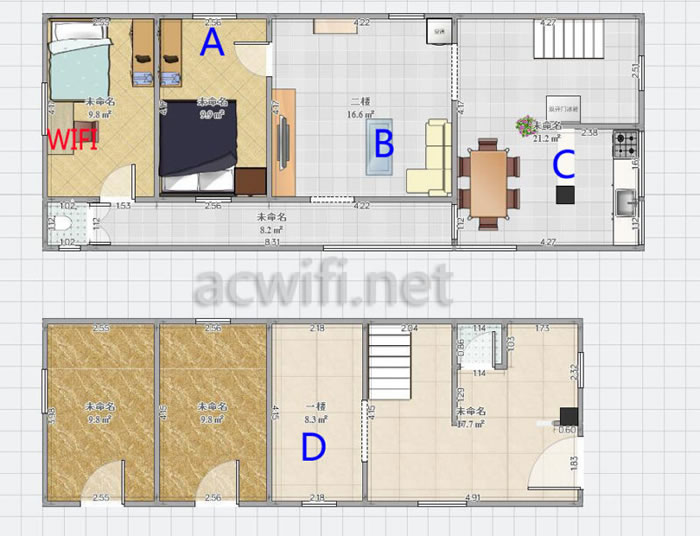

把待測的無線路由器放在下圖中的”WIFI”位置，把裝有AX200無線網卡的電腦放在A、B、C、D四個位置進行無線信號強度記錄，每個位置每個信號記錄時間顯3分鐘。
為了保證無線路由器位置的絕對位置，測試是先后測的，不是同一個時間擺放三臺來測試。2.4G信道設置為10，5G信道設置為44。
“QT AX3000”代表中興晴天墻面路由，“RM AX3000”代表紅米AX3000。

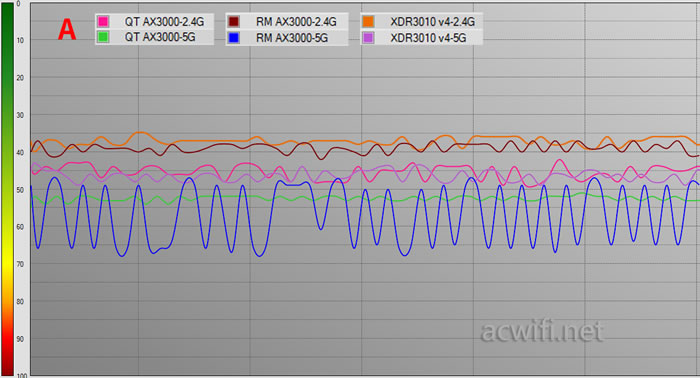

A點信號強度情況如下：
在隔了一墻的A點位置里，紅米AX3000和XDR3010 v4差不多，晴天路由的2.4G信號強度差一點；5G信號強度是XDR3010 v4，中興晴天路由次之，紅米AX3000波動比較大。

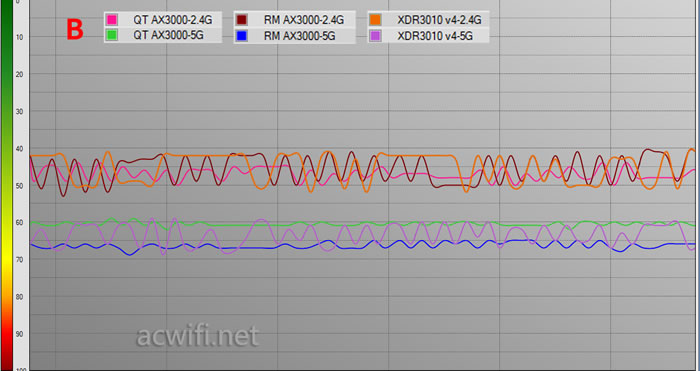

B點的無線信號強度對比如下圖：
在隔了兩墻的B點位置里，2.4G差不多； 5G是中興晴天路由強些一點點，然后是XDR3010 v4，最后是紅米AX3000。
C點的情況如下圖：
C點是隔了兩個半墻，直線距離11米遠，2.4G信號強度，中興晴天路由和紅米AX3000差不多，XDR3010 v4差點；5G信號強度，三者都很相近。

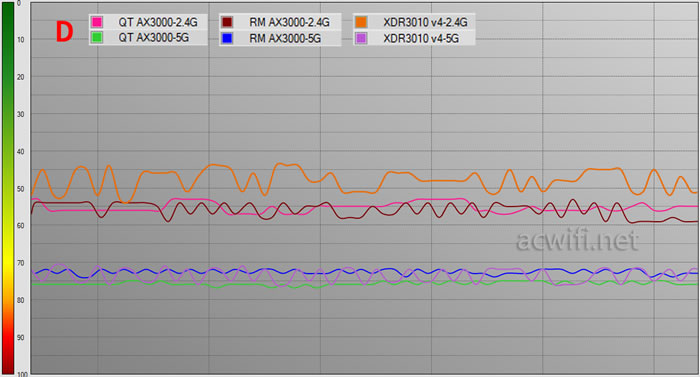

D點位置：
D點位置是在樓下，隔了一層水泥樓板。2.4G方面是XDR3010 v4強一點，5G信號強度都很接近。
接下來要看無線速度。
四、無線速度測試
測試無線強度用到了5款無線網卡，分別裝在五臺ITX小主機上面，機身高度一樣，天線也一樣：
無線網卡分別是AX210、MT7922、WCN6856、、QCA6391、QCA6174A。
測試的方式是WAN to WLAN，待測的無線路由器的WAN口接在自建的speedtest測速服務器上。各設備連接示意圖如下：
設備的擺放位置依然跟前面的一樣。每個位置測速6次然后取平均值做對比。
2.4G不測近距離，只測C和D點兩個位置。
1、AX210的無線速度結果：
AX210的所有測速結果如下表格：
2.4G平均值對比如下圖：
2.4G平均速度在兩個位置均是XDR3010 v4好點，然后是中興晴天墻面路由，最后是紅米AX3000、

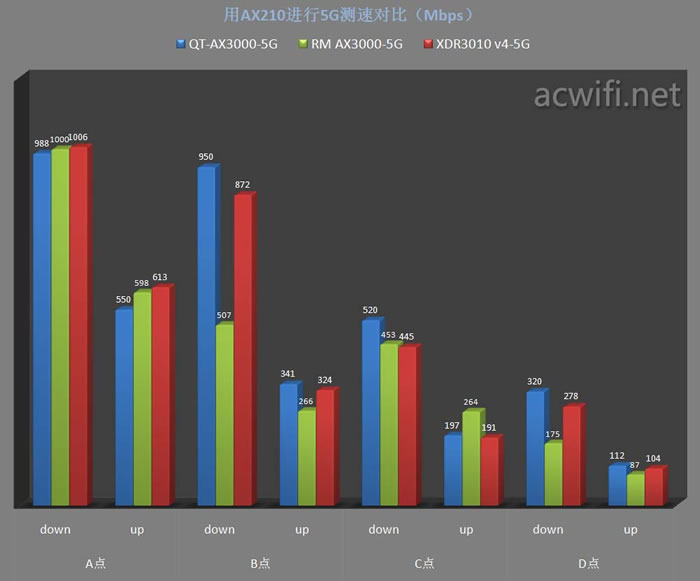

5G平均值對比如下圖：
在A點位置里，三臺都到頂了， 達到了千兆網口的級限，在B點位置里，中興晴天墻面路由的5G要快一些，其實是XDR3010 v4，最后是紅米AX3000，紅米AX3000在B點位置的掉速現象看來不是個體差異問題（這可是剛拆封不久的一臺呀），C點位置相差不大，D點位置紅米AX3000最慢。
2、WCN6856的無線速度結果：
WCN6856的所有測試數據如下表格：
2.4G平均值如下：
在C點位置里，中興晴天墻面路由與紅米AX3000的2.4G速度差不多，XDR3010 v4最慢，而在樓下的D點位置里，中興晴天墻面路由的2.4G最快，紅米AX3000最慢。
3、MT7922的無線速度結果：
用MT7922測試的所有結果如下表格：

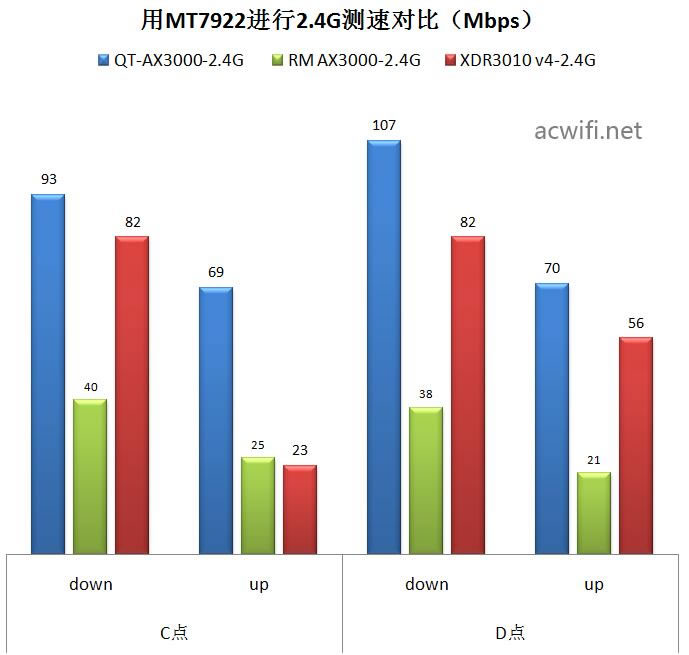

2.4G平均速度如下：
在C和D兩個位置，均是中興晴天墻面路由快些，XDR3010 v4慢一點點，差距不大，差距大的是紅米AX3000。
5G平均速度如下：
在近距離，XDR3010 v4表現不佳，C點位置都差不多，D點位置是中興晴天路由快點。
4、QCA6391的無線速度結果：
用QCVA6391測試的所有結果如下表格：

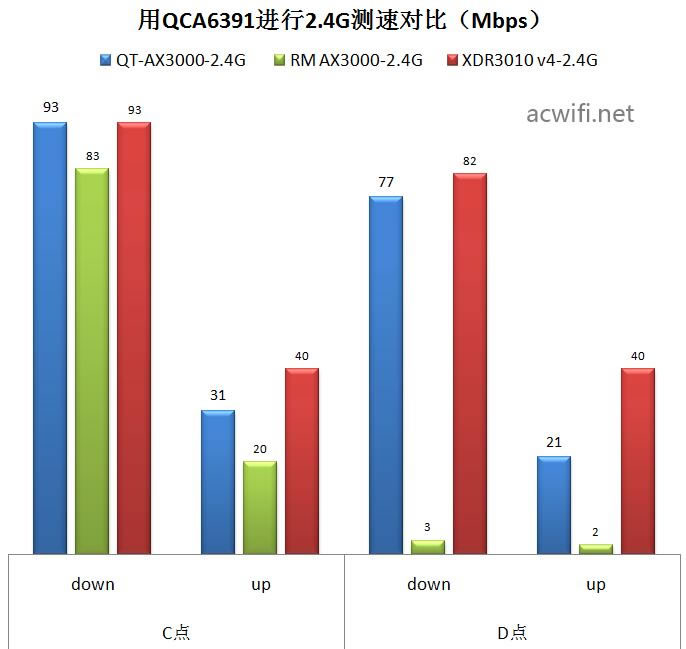

2.4G平均速度如下圖：
C點位置差不多，D點位置是XDR3010 v4比中興晴天墻面路由快那么一點點，最慢的是紅米AX3000。

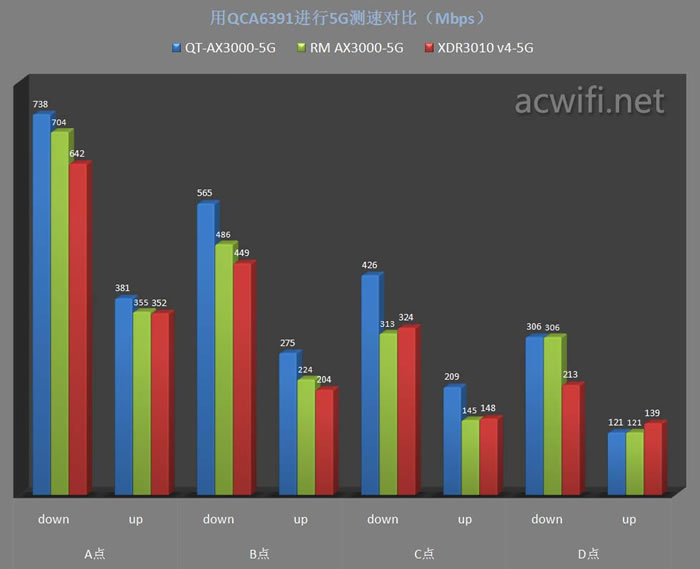

5G平均速度如下：
由于高通QCA6391只支持到80MHz頻寬，所以尼，在最近距離的A點位置不能像前面三款無線網卡那么快。
在同一個樓層的三個位置里，均是中興晴天墻面路由快一些。樓下D點位置，XDR3010 v4最慢。
5、QCA6174A的無線速度結果：
用QCA6174A測試的所有結果如下表格：
2.4G平均速度如下圖：
兩個位置均是中興晴天墻面路由最快，其次是紅米AX3000，最慢的是XDR3010 v4。

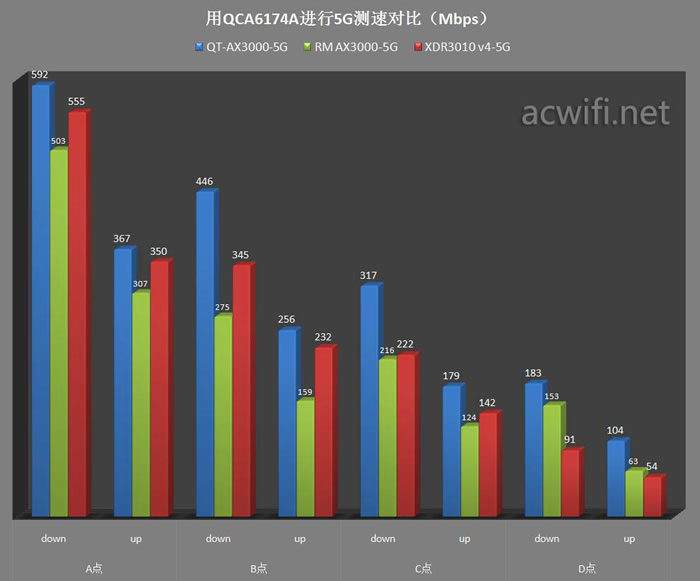

5G平均速度如下：
QCA6174A只是Wi-Fi 5的5G，所以在A點的速度是五款之中最低的。四個位置里都是中興晴天墻面路由最快。
總的來說，中興晴天墻面路由相對其它兩款，在2.4G和5G上都表現不錯。
五、溫度測試

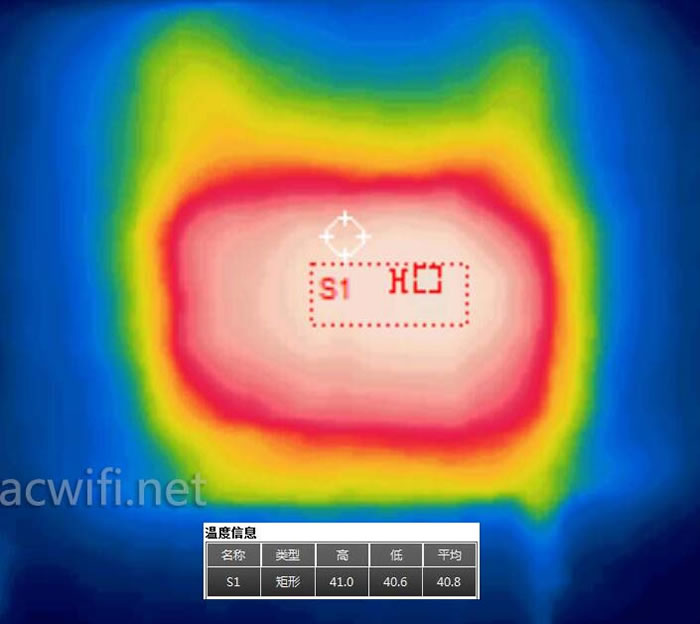

把機身貼在板凳上，待機一個晚上，在室溫31度沒開風扇沒開空調的房間里，測量機身正面最高溫度最高是41度。
把機身從支架上取下來，馬上測量機身背面的溫度，最高溫度是50.9度。
正面溫溫的41度，背面是緊貼著板凳，所以熱量累積到51度。51度也不算很高，如果貼在墻上，溫度會低一些，因?yàn)槟绢^（0.18左右）的導熱系數比墻（0.5左右）低。
六、50個智能插座測試
把的2.4G無線名稱設置為acwifi，然后同時能以下50個智能插座通電，不到半分鐘，50個插座全部連接上。

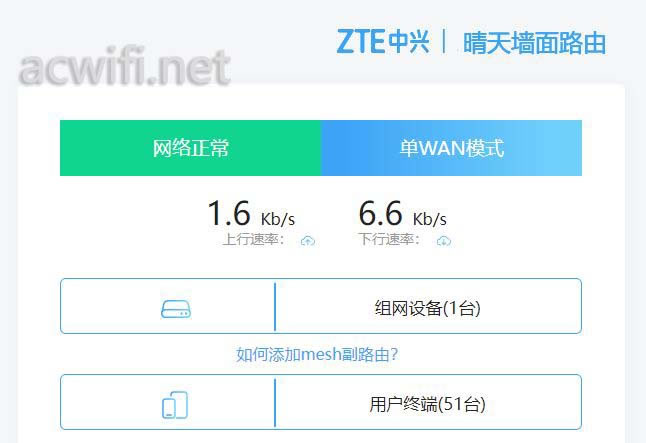

在主頁里顯示的已連接的數量為51個（PC連接占了1個）。

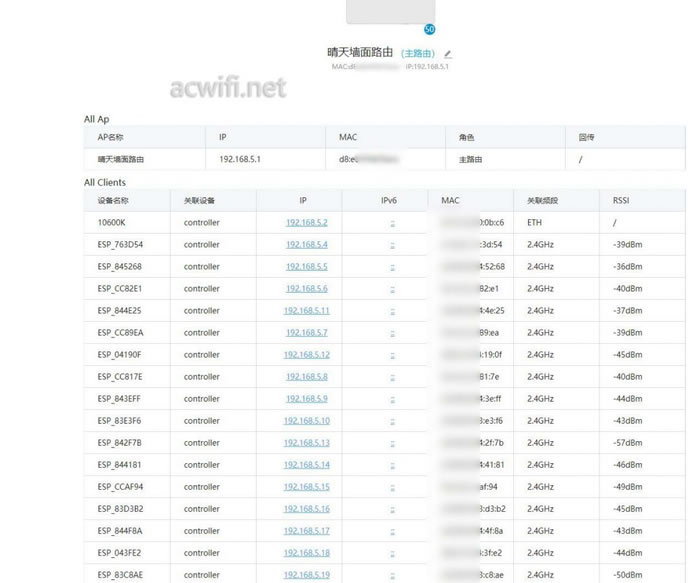

以下是設備列表：
50個插座同時在線，通過手機連續操作插座的開關，聽見50個繼電器同時工作時的聲音，真爽。
七、組網設置
可以有線MESH組網，也可以無線MESH組網。

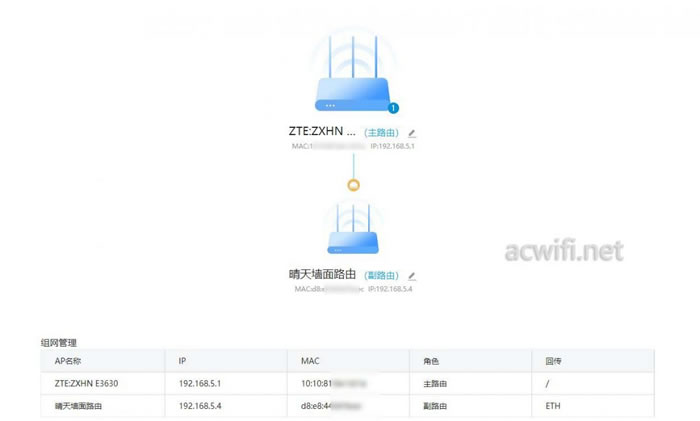

有線MESH組網很簡單，只要把主路由的LAN與這臺晴天墻面路由的WAN口相連接，它就會自動完成組網過程，前提是主路由也是中興的，且要組網的這臺要在恢復出廠設置狀態。從接入網口的那一刻開始算，大約6秒就完成。以下我拿中興AX5400 Pro做主路由進行MESH組網，成功組網后的界面：
副路由一定要插WAN口。插LAN是組不了的！
至于無線MESH組網，同樣，作為副路由也需要在恢復出廠設置狀態下，然后主副都按下MESH鍵，稍等一會就組上。
有線MESH組網成功之后，你撥掉網線，它過半分鐘左右，就會自動切換為無線MESH組網。
除了MESH組網，中興無線路由器還可以用無線橋接其它品牌的無線路由器，只是這個功能比較隱蔽。
在”網絡“ – ”組網配置“ -“無線鏈路”里面，勾選無線鏈路開關，然后點下圖右下方的”重新掃描“：
掃描后會顯示出周圍的無線SSID信息，就像手機連接WIFi一樣，連接你想要無線橋接的無線路由器就行。
八、系統功能
主界面：
”Wi-Fi“、”網絡“、”安全“、”應用“，里面的的子菜單：
”系統“里的子菜單：
九、總結
中興晴天墻面路由器，使用了MT7976無線方案，在無線信號方面的表現不錯，扁平方方正正的白色外殼，方便的安裝支架，機身不占桌面空間，但不是所有墻面都能粘，比如粗糙的表面，要注意商品頁里的說明。因需選擇吧！
