隨著基礎設施建設的蓬勃發展，我國已成為世界上隧道和地下工程建設規模最大的國家，工程建設面臨的地質條件也越來越復雜，尤其是在鐵路、公路建設中，超深埋超長隧道越來越多，隧道工程成為項目建設的關鍵控制性工程。研究多源數據融合管理，形成一套規范化、標準化的精細化三維地質建模技術及系統，成為當前精細動態建模的重大需求之一。
多源數據管理

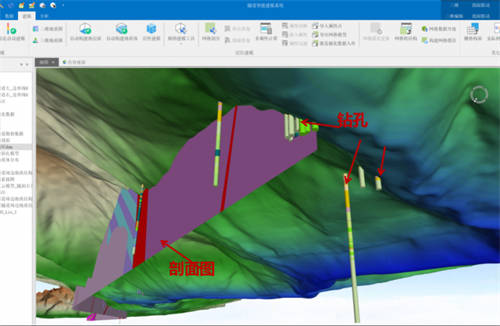

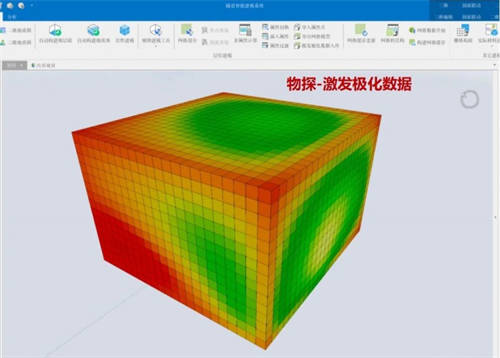

集成管理多源地質數據，MapGIS實現了勘察數據(平/剖面圖、鉆孔、高程數據)及施工數據(地震波、激發極化、掌子面素描)的接入、存儲及調用。
多源數據規則處理
針對鉆孔、剖面等多源數據格式不一致問題，MapGIS研發了基于python語言的多源數據規則化處理算法，實現了多源異構數據動態提取及存儲。
隧道壁激光點云建模
MapGIS地學建模新增的隧道壁建模采用對隧道壁激光點云數據進行補測(補洞)、去除離群點、點云簡化、點云光滑、表面重建等技術，實現了隧道壁激光點云建模。

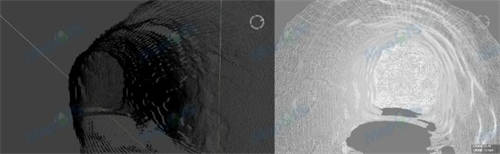

隧道壁激光點云建模
通過點云補洞(補測)算法補全點云(圖中黃色離散點)
模型拓撲檢查與修復
針對各種建模輸出的三維模型，MapGIS新增三維拓撲檢查與處理工具，60多種拓撲檢查方法及40多個拓撲修復類型能夠?qū)c、線、面、體進行全面檢查與修復，為項目分析應用提供完美的數據支撐，確保三維分析結果具有更真實準確的參考價值。
多源數據模型融合
針對地質體建模成果，需要做進一步的模型融合，為此MapGIS提出了地質體數據融合的空間分析方法，擴展三維體與體的交互融合工具，支持基于字段語義過濾的自動融合分析。

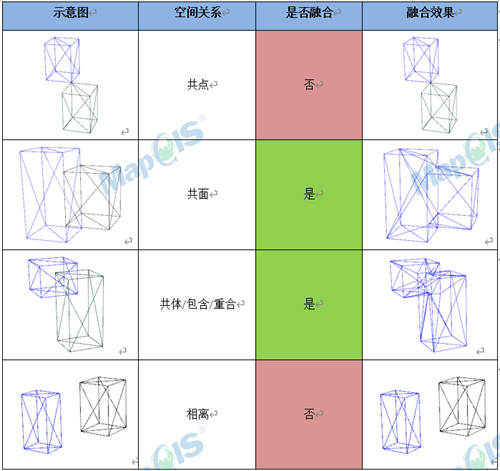

各種空間關系下的體圖元進行三維融合分析的結果示意圖如下：

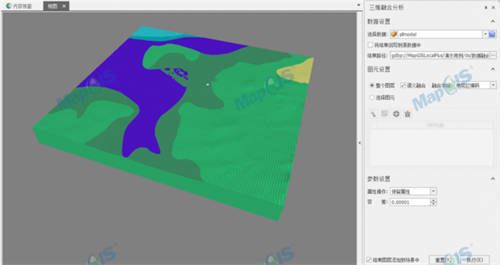

模型融合功能界面圖
模型數據高效渲染
為提高網格數據的顯示效率，MapGIS在網格圖層右鍵增加繪制模式功能，利用網格緩存技術，將六面體網格模型進行網格模式和體紋理繪制模式的自由切換顯示。當場景數據量比較大時，選擇體繪制模式，可大幅提升數據渲染效率，提高用戶使用體驗。
當前，我國地下工程領域的研究與發展取得了令人矚目的成果。工程技術人員不斷攻克世界級難題，推動著我國地下工程建設水平不斷提高。MapGIS也將持續研究多尺度地質建模技術，助力我國地下工程建設發展。
目前這些新功能：模型拓撲檢查與修復、多源數據模型融合、模型數據高效渲染等功能已集成至MapGIS三維地學建模工具，產品已更新上架司馬云(www.smaryun.com)，歡迎試用。
