京瓷株式會社成功開發出了采用防止誤嵌合結構(避免連接故障)、耐高溫并支持高速傳輸?shù)?.5mm間距FPC/FFC(柔性印刷電路板/柔性扁平電纜)連接器“6892系列”，8月份開始已經面向全球發售。
近年來，隨著高級駕駛輔助系統(ADAS)和互聯汽車等技術帶來的汽車電子化，車載設備的性能越來越高。因此，用于車載信息娛樂系統(IVI)、車載攝像頭及雷達等裝置的連接器不僅要能在振動及高溫等惡劣條件下運行，而且對其高速傳輸?shù)男枨笠苍诓粩嗵岣摺?/p>
“6892系列”連接器不僅支持-40℃到+125℃的廣泛溫度范圍，還實現了符合高速接口標準“V-by-One®HS”(最大3.75Gbps)的高速傳輸速度。此外采用了“防止誤嵌合結構”，不但在翻蓋處(開閉部分)設有可確認嵌合狀態的窗口，，而且還采用了FPC/FFC未正確插入時翻蓋無法鎖定的結構。通過這些設計，可由目視或自動光學檢測裝置(AOI※2)輕松判斷嵌合異常，有助于避免不良品流入市場。
本公司將不斷擴充符合市場需求的耐高溫及支持高速傳輸?shù)腇PC/FFC連接器產品陣容，支持汽車產業的高速發展。
■“6892系列”的主要特點
1.采用防止誤嵌合結構，避免不良品流入市場
在翻蓋兩端設有可確認嵌合狀態的窗口。而且采用FPC/FFC未正確插入時翻蓋不能鎖定的結構，因此可通過目視或AOI輕松判斷嵌合異常。

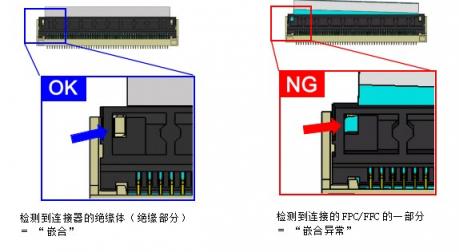

①從翻蓋兩端的窗口確認嵌合狀態。
〈目視確認〉

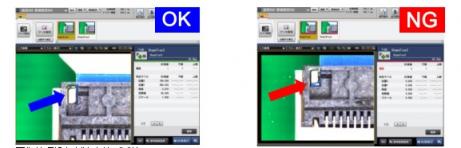

〈AOI確認〉
?圖像處理設備制造商的測試結果
②如未正確插入，則翻蓋無法鎖定。
〈目視確認〉

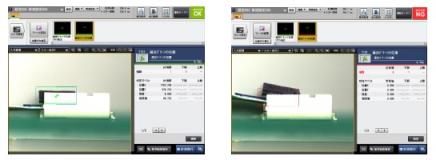

〈AOI確認〉
?圖像處理設備制造商的測試結果
2.支持自動組裝生產線，有助于提高生產效率
翻蓋具有良好的操作性，可由機器人自動插入，有助于提高生產工序中的生產效率。
3.實現高FPC/FFC保持力
嵌合時，絕緣體的突起部分會進入翻蓋的窗口，在鎖緊狀態下即使試圖強行拔出FPC/FFC，鎖緊部位也不易損壞。
4.支持-40℃到+125℃的廣泛溫度范圍
從-40℃到+125℃，符合車載設備所需的耐高溫規格。
還提供+105℃規格的通用型，適用于普通消費品領域等。
5.支持“V-by-One®HS”/“CalDriCon®”※1
實現了符合高速接口標準“V-by-One®HS”最大3.75Gbps的高速傳輸速度。
同時，也符合“CalDriCon®”標準。
6.支持“接地屏蔽式FFC”
還可抑制噪聲的影響，支持通過阻抗匹配來改善高頻特性的“接地屏蔽式FFC”。

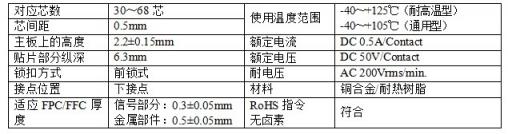

■產品規格
※1:“V-by-One”、“CalDriCon”是THine Electronics株式會社的注冊商標。
※2: AOI= Automated Optical Inspection
