羅姆推出適用于恩智浦 “i.MX 8M Mini系列”處理器的電源管理IC

全球知名半導體制造商ROHM(總部位于日本京都)開發出非常適用于NXP® Semiconductors(以下簡稱“恩智浦公司”)應用處理器“i.MX 8M Mini系列”的高效電源管理IC(以下簡稱“PMIC”)“BD71847AMWV”。

近年來，隨著IoT技術的發展，在諸如智能音箱的聲控命令及流式音頻/視頻等領域，電子設備與用戶交互(人機對話，人機互動)的需求日益高漲。

恩智浦公司的i.MX 8M Mini應用處理器配備多達4個Arm® Cortex®-A53內核(工作頻率高達1.8GHz)、一個Arm Cortex-M4內核(低功耗待機的工作頻率高達400MHz)。此外，還支持1080p分辨率處理、2D/3D圖形、高級音頻播放功能、高速接口等，為眾多消費電子設備和工業設備應用提供節能且高性能的解決方案。

ROHM一直致力于適合恩智浦公司i.MX 8M系列的PMIC的開發，并于2018年推出適用于“i.MX 8M Quad/Dual”的PMIC “BD71837MWV”。此次，又針對采用先進工藝且具有優異節能性能的“i.MX 8M Mini系列”，推出新的PMIC “BD71847AMWV”。

恩智浦公司的“i.MX 8M Mini系列”是一款具有出色的運算能力、節能性能、語音/音樂及視頻處理能力的應用處理器。

“BD71847AMWV”是融入ROHM多年積累的處理器用電源技術，并集成了處理器所需的電源系統(Power Rail)與功能的PMIC。僅1枚芯片即可提供包括功率轉換效率高達95%的高效率DC/DC轉換器*1在內的系統所需的電源和保護功能，同時還內置進行電源管理的ON/OFF時序器，不僅有助于應用的小型化，還使應用設計更加容易，并大大縮短開發周期。

恩智浦公司的i.MX高級營銷總監Leonardo Azevedo先生表示，“ROHM是實現i.MX生態系統的重要合作伙伴。對于希望最大限度地發揮i.MX 8M Mini性能的客戶來說，BD71847AMWV是一款出色的產品。還配備了參考板，僅1枚芯片即可為處理器提供最佳的電源解決方案。”

本產品于2019年3月開始出售樣品(800日元/個，不含稅)，計劃于同年8月開始以月產40萬個的規模投入量產。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市)，后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。

未來ROHM將繼續開發有助于節能和系統優化的產品與解決方案，為社會發展貢獻力量。

<新產品特點>

1．僅1枚芯片即可輕松實現i.MX 8M Mini應用處理器所需的電源功能

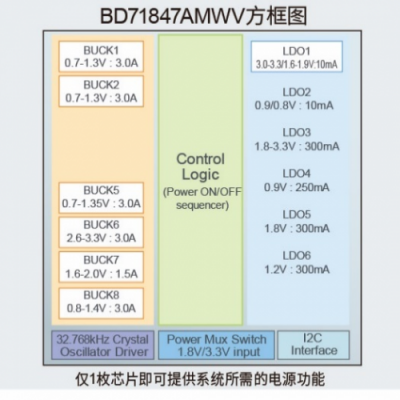

“BD71847AMWV”的電源電路根據“i.MX 8M Mini系列”應用處理器的電源系統設計而成，集控制邏輯、6通道降壓型DC/DC轉換器(Buck Converter)、6通道LDO*2于一身，僅這1枚芯片，不僅可為處理器供電，還可為應用所需的DDR存儲器供電。此外，還內置有SDXC卡用1.8V/3.3V開關、32.768kHz晶振緩沖器、眾多保護功能(各電源系統的輸出短路、輸出過電壓、輸出過電流及熱關斷等)。

該產品還搭載功率轉換效率高達95%的降壓型DC/DC轉換器，輸入電壓范圍更寬，支持從1節鋰離子電池到USB的廣泛電壓范圍(2.7V~5.5V)，因此，不愧為i.MX 8M Mini處理器應用領域的最佳PMIC。

不僅如此，還配備了可輕松評估BD71847AMWV的環境。

① 配備Linux驅動程序，可縮短應用開發周期

ROHM還為客戶準備了BD71847AMWV 的Linux驅動程序、設計時所需的外圍應用相關的設計指南、參考電路及參考布局，可縮短應用開發周期，及時向市場推出產品。

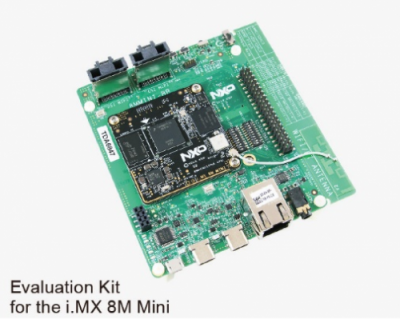

②配備i.MX 8M Mini EVK，可立即評估

恩智浦公司可提供搭載BD71847AMWV的i.MX 8M Mini處理器評估套件，可即刻評估i.MX 8M Mini處理器的工作。

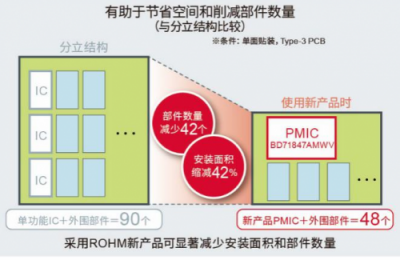

2．小型封裝，節省空間42%

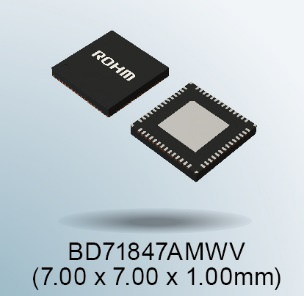

采用小型QFN封裝(7mm x 7mm, 高度1mm Max, 間距0.4mm, 56pin)，不僅可提供所需的電源功能，而且PMIC的引腳配置設計還使i.MX 8M Mini應用處理器和DDR存儲器的連接更加容易，非常有助于減輕PCB板布局設計時的負擔。同分立元器件組成的與新產品相同的電源系統相比，部件數量可減少42個，貼裝面積可縮減42%(以“單面貼裝、Type-3 PCB”為條件)。另外，如果采用雙面貼裝，則僅需不到400mm2的空間即可實現電源功能。

3．可根據系統的用途量身定制

為了使應用設計更靈活更自由，新產品搭載了支持電源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的時序器。通過I2C接口和OTP(One Time Programmable) ROM，根據系統要求的功能和存儲器類型，可定制各電源的輸出電壓、ON/OFF控制、保護功能的啟用/禁用、以及電源模式的轉換條件，從而可實現滿足用途需求的最佳應用設計。

<新產品的功能概要>

- 輸入電壓2.7V ~ 5.5V

- 降壓型DC/DC轉換器 x 6ch、LDO x 6ch

- 搭載SD卡驅動用多路復用器

- 內置32.768kHz晶振電路

- 搭載豐富的保護功能(軟啟動功能、電源軌錯誤檢測、過電壓保護、過電流保護等)

- 支持I2C接口(Max 1MHz)

- 中斷功能(帶掩碼功能)

<術語解說>

*1) DC/DC轉換器

DC/DC轉換器是電源IC的一種，具有將直流(DC)電壓轉換為直流電壓的功能。主要有用來降低電壓的降壓型和用來提升電壓的升壓型兩種類型。

*2) LDO穩壓器(Low Drop Out Regulator / 低飽和穩壓器)

輸入和輸出的電壓差較低，屬于“線性穩壓器”(輸入輸出電壓呈線性動作)類別里的電源IC。與DC/DC等開關穩壓器相比，具有電路結構簡單、噪聲低等特點。
