安路科技：面對新冠肺炎，F(xiàn)PGA能做什么？

2020年伊始，新型冠狀病毒肺炎突然爆發并迅速蔓延，嚴格的防控措施成了這場戰“疫”的關鍵。而隨著春節后大流量的返程，工廠也陸續開工，車站、機場、工業園區、廠區、社區的出入口人多復雜，防控難度進一步加大。傳統的一對一測溫防控，效率很低，還容易導致人群聚集。通過紅外熱成像儀，提高測溫的準確性的同時又能極大提高人群通行量，是急需補充的關鍵設備。

安路科技是中國本土的FPGA供應商，本文給出了一種基于FPGA的實時紅外圖像測溫系統的設計方案。

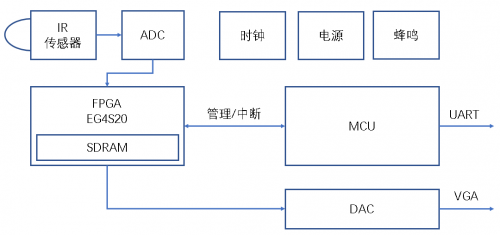

系統工作原理：紅外傳感器探測熱量的輻射，并轉換為電信號，該信號由高速ADC轉換為數字信號，F(xiàn)PGA采集數字信號并合成為圖像，可通過DAC將處理后的圖像接到顯示器上監視。MCU完成管理、告警處理等。

這里選用FPGA，主要是因為紅外圖像需要做實時處理，一般用到主要算法有非均勻校正、盲點插值、中值濾波、直方圖均衡、偽色彩變換等。紅外傳感器的動態掃描范圍比較大，需要把采集到的灰度量化，把溫度變化范圍轉換為n階的灰度范圍，來提高人體測溫范圍的圖像分辨度，這里需要對原始灰度進行拉伸和壓縮，算法處理后可以有效地平衡圖像的灰度分布，使視覺特征更真實，圖像細節更詳細。偽色彩變換也是一種增強技術，其實質就是把人眼難以分辨的灰度轉換為偽色彩圖像，這個變換過程需要一個映射函數，這個函數可以是線性或非線性的，一對三映射到R、G、B三種顏色數值。最后輸出的偽色彩圖像將大大提高檢視人員的工作效率。

FPGA擁有強大的并行處理能力以及豐富的邏輯資源，可以逐點讀入并處理圖像，天然適用于各類圖像處理應用。這里選用安路科技的FPGA型號為EG4S20，它具備20K邏輯單元，并合封了64Mbits的SDRAM，此SDRAM可以用來保存校正參數、圖像數據等，大大簡化電路的復雜度，縮短系統開發的周期，而且性價比高，有著廣泛的應用前景。

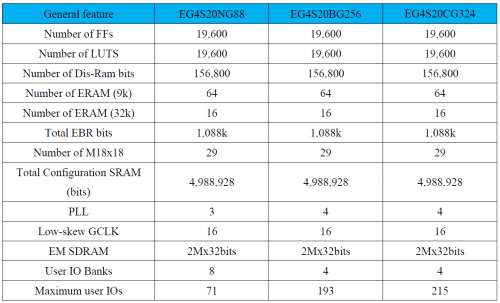

EG4S20系列FPGA選型表：

關于上海安路信息科技有限公司

上海安路信息科技有限公司(簡稱“安路科技”)成立于2011年，專注于高集成度、高性能的可編程邏輯器件(FPGA)、可編程系統級芯片(SoC)、面向人工智能的AI通用加速芯片和相應算法軟件系統的研究、開發和產業化。

安路科技根植中國，面向世界，填補中國FPGA行業市場空白，致力于成為主流通信市場的核心FPGA芯片供應商，成為工業控制和汽車電子市場的主要SoC芯片供應商，成為通用人工智能計算芯片領域重要方案供應商。
