飛行時間（ToF）技術方案具有不易受外界光干擾、體積小巧、響應速度快以及識別精度高等多重優勢，在人臉識別/支付、智能手機攝像頭、自動駕駛距離感知、工業人機協同距離監測、物流機器人導航等應用中呈現井噴態勢。然而，令人詫異的是，一向引領技術風向的蘋果公司，卻直到2020年3月才首次接納ToF技術。
在ToF的兩種實現技術中，蘋果放棄了間接測距iToF (indirect ToF)，選擇了新興的直接測距dToF (direct ToF)，并連續將基于dToF的激光雷達掃描儀用于iPad Pro、iPhone 12 Pro及以上的高端機型中。為什么蘋果作此選擇？此番高調站隊會吸引產業鏈重演AirPods大型“真香”嗎？我們?cè)囍鴱腡oF技術中堅力量ADI公司的方案入手，探討下市場的未來吧。
ToF漸成深度傳感首選方案
3D視覺主流方案主要包括ToF、雙目視覺和結構光。其中，ToF方案是通過使用調制光源（例如激光或LED）主動照亮物體，并用對激光波長敏感的圖像傳感器捕捉反射光，以此測量出目標距離。通俗點說，就是ToF發射器發射出一整面平整的‘光墻’，這面光墻打到被測物體表面反射回來，并帶回來了被測物體的深度信息。

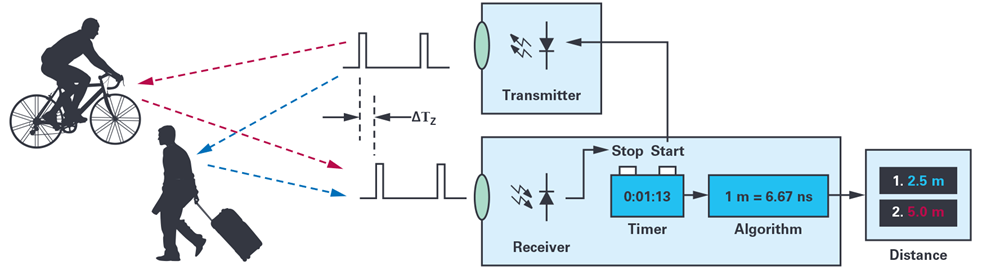

圖. 簡單的飛行時間測量示意圖
對比雙目和結構光方案，ToF最大的優點在于測距，測量范圍可近可遠，一般在100m以內；測量精度往往不隨距離改變而變化，基本都能夠保持在厘米級別；不受光照變化和物體紋理影響，室外空間同樣適用。因此在包含大范圍運動的場景下，ToF適用度非常高。

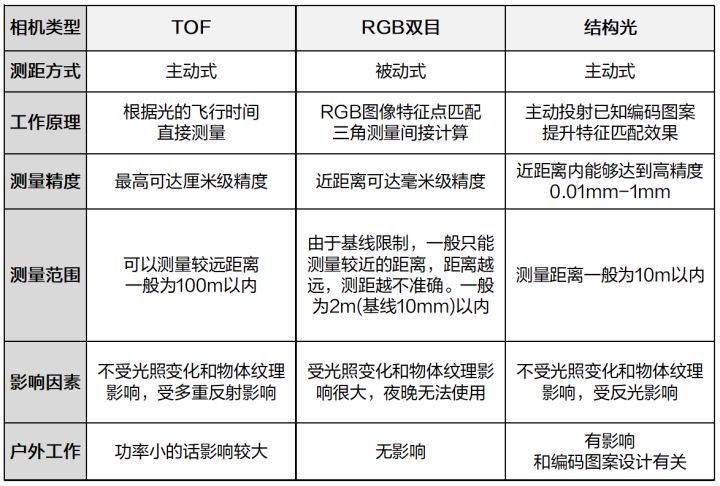

圖. 3D視覺主流方案對比
憑借不易受外界光干擾、可適用于多種環境下工作，且體積小巧、響應速度快、識別精度高、動態感測范圍更寬等多重優勢，ToF 日漸成為深度傳感的首選技術方案。從ADI的ToF方案的發展，也能窺見該技術的邊界在不斷地拓展。2014年，ADI為國外知名AR眼鏡定制ToF方案，成功落地并實現人機交互和3D重建功能；2016-2017年，ADI ToF技術用于車內手勢識別；2018年，ADI ToF技術開始與品牌手機合作并成功批量上市，進入國民級應用場景……
物流、質檢、導航、機器人、人臉識別、安保、監控、安全、醫療健康和駕駛員監控等等，高分辨率深度數據與強大的分類算法以及AI相結合的巨大推力下，3D深度傳感ToF技術正在解鎖更多新的應用方向。

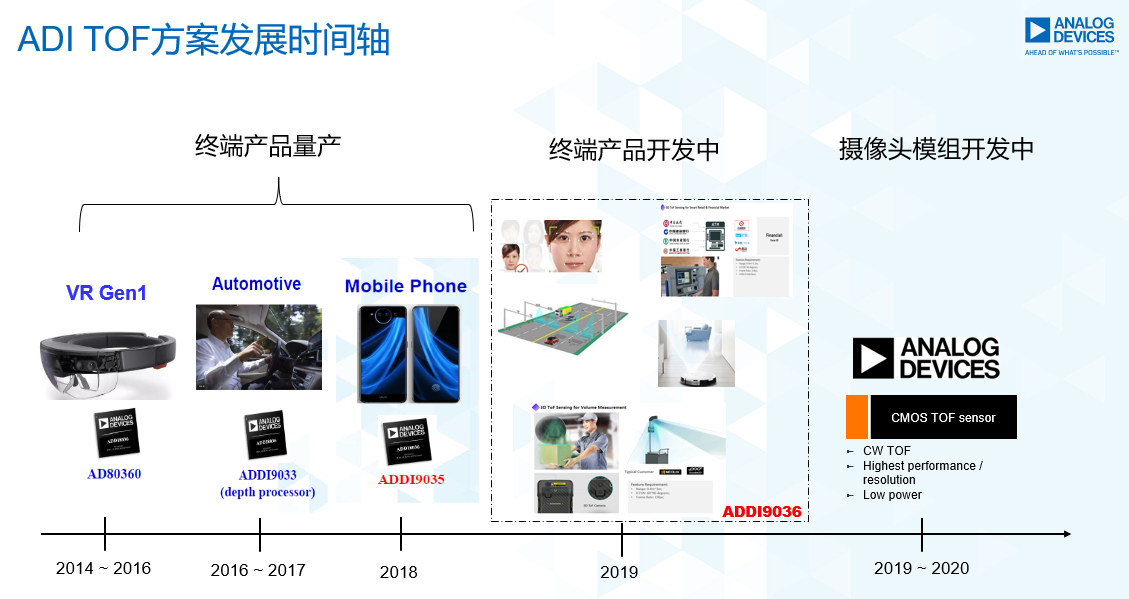

圖. ADI ToF方案應用發展時間軸
蘋果站隊ToF技術路線
目前，業界最常用的ToF技術是連續波（CW）方法和脈沖方法。通俗地說，連續波方法是間接的iToF，通常是采用周期調制信號進行主動發光，然后對接收到的信號進行零差解調以測量反射光的相移，間接計算出光的飛行時間，從而確定物體距發射端的距離。

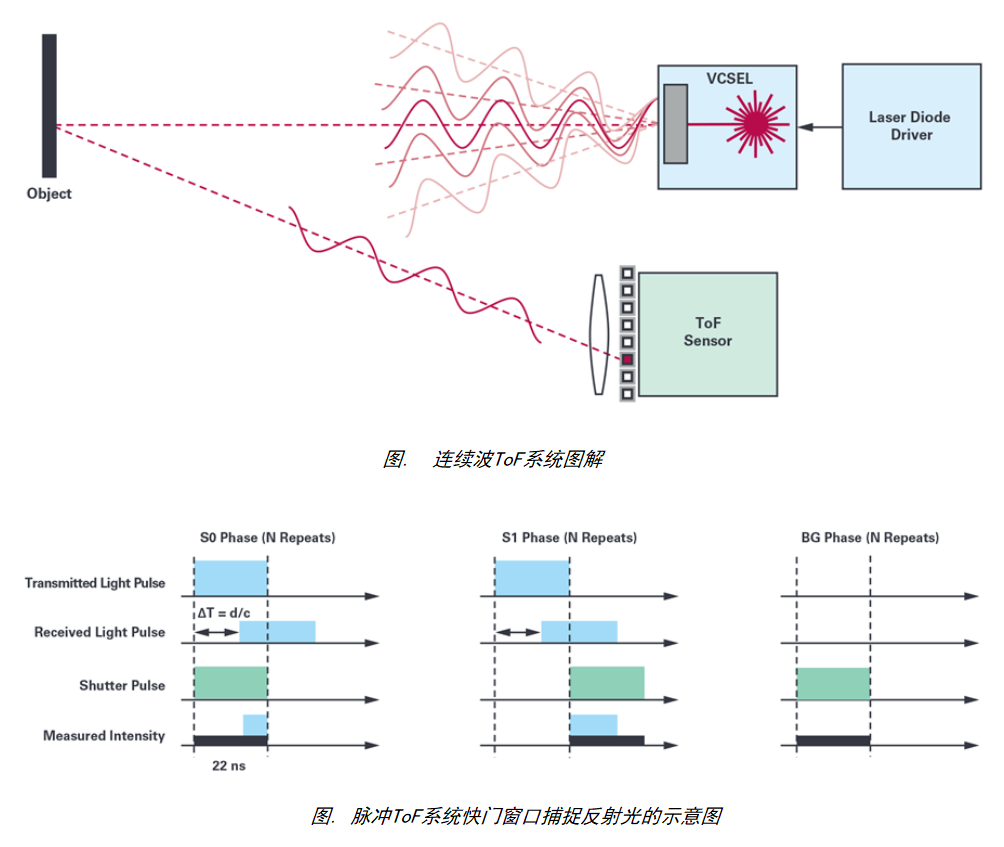

脈沖方法即直接測量光飛行時間的dToF，通常是由光源發出一系列N 個激光短脈沖，這些脈沖被反射回帶有電子快門的傳感器，其飛行時間可被記錄下，從而可確定三維物體與發射端的距離。
對比而言，脈沖ToF技術系統具有如下三大優勢，這也是蘋果站隊脈沖式ToF、并寄望于藉此布局VR/AR的主因之一。一是由于通常依賴于在很短的時間窗口內發出高能光脈沖，便于設計魯棒性強的系統，更適用于戶外；且曝光時間越短，運動模糊的效應越小。二是信號占空比通常比同等水平的連續波系統要低得多，脈沖ToF對于長期工作的應用，可以降低系統的總功耗，且通過將脈沖群放置在與其他系統不同的幀位置，可避免來自其他脈沖ToF系統的干擾。三是因脈沖時序和寬度不需要一樣，所以可以采用不同的時序方案，支持實現更寬的動態范圍和自動曝光等功能。
但為了精確同步光脈沖，脈沖ToF系統每秒需要對數百萬個像素執行計算，并根據工作環境及時調整，這對混合信號電路設計與應用而言極具挑戰；從技術成熟度和應用導入來看，成本仍相對較高——這也是脈沖ToF方案目前未能在消費電子市場叱詫風云的主要原因。
上游技術力量推動ToF蓄勢待發
ADI是為數不多擁有技術專長、可提供兼具高性能和成本效益的ToF解決方案的公司之一。ADI的脈沖ToF CCD系統，使用高性能ToF CCD和集成了12位ADC、深度處理器（將來自CCD的原始模擬圖像信號處理成深度/像素?cái)?shù)據），以及高精度時鐘發生器（為CCD和激光器生成驅動時序）的TOF模擬處理前端ADDI903x。

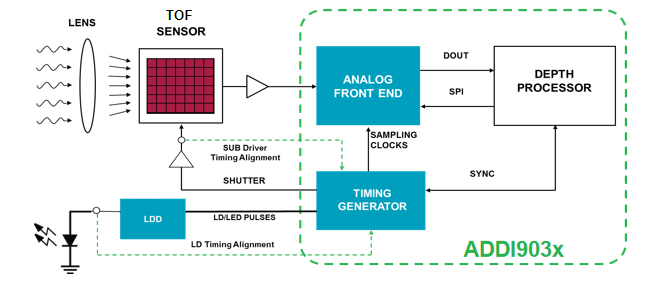

圖. ADI ToF系統功能框圖
ADI的ToF系統相比其它方案具備以下優點：
· 使用了分辨率為640×480的ToF圖像傳感器，比市面上大部分ToF解決方案的分辨率高4倍。
· 使用了對940nm波長高度靈敏的傳感器，能夠在室外環境或具有強環境光的區域采集到更多的有效信號。
· 深度處理器采用偽隨機化算法和特殊的圖像處理功能，可以消除多機干擾，因此可以在同個環境中使用多個ADI的ToF系統。
如下圖示例，在戶外使用三個不同的深度測量系統來測量距離。值得注意的是，使用850 nm光源的CMOS ToF系統很難分辨出人與三腳架，而ADI的CCD ToF系統卻能夠清晰地分辨出兩者。

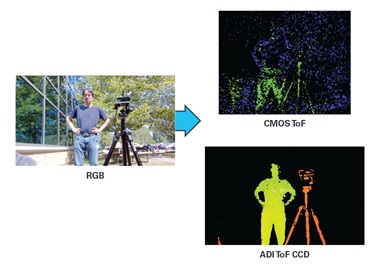

圖. 戶外圖像的深度圖比較
可以看到，當下的ToF市場中，ADI等上游技術力量著力提高元器件性能，蘋果等終端廠商正竭力探索創新應用。未來，隨著雙方形成合力，脈沖ToF技術已隱現復刻AirPods發展歷程的潛質。屆時，ToF技術將真正實現更優的成本、功耗、穩定性等多方面平衡，進一步帶動其在3D識別、VR/AR、自動駕駛、工業機器人、物聯網等細分市場的快速導入與廣泛應用，最終整個ToF生態圈都將由此獲得真正受益。
