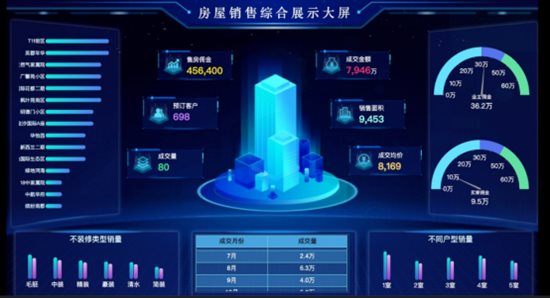

在智能工廠的建設過程中，為了讓每條生產線的生產進度和狀態更加清晰，經常需要將生產信息情況顯示在電視看板上，稱為智能工廠-車間數據可視化大屏方案。
根據工廠和車間的大小，可能會使用 10到100 臺甚至更多的電視看板來顯示數據可視化大屏儀表板內容。
Wyn商業智能 軟件，作為一款BI工具，提供了在線的數據可視化大屏儀表板設計器，可以輕松實現智能車間智慧工廠數據可視化大屏看板功能，與此同時我們?yōu)橛脩糸_發了后臺控制中心，能夠通過控制中心對每臺電視上顯示的所有車間看板或智慧工廠車間的可視化大屏進行統一的可視化配置和管理，無需每次都在電視上手動配置，實現了一次設置，多終端同步，并優化了操作體驗，是 Wyn 商業智能軟件提供的獨有的功能，極大地優化了智能看板統一管理的后期的使用感受。

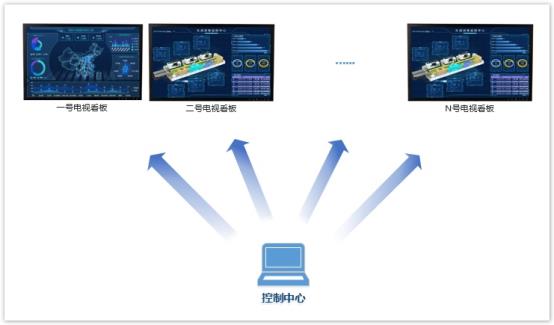

智能車間看板（數字工廠智慧車間可視化大屏）方案示意圖：
從圖中可以看到，Wyn BI 工具提供的智慧工廠整個方案中包含一個控制中心和多個電視看板。
實際部署時，可同時部署電視看板和控制中心，也可以先部署電視端然后再部署控制中心。
電視端部署完成后就可以通過遙控器操作展示大屏內容或切換儀表板等，只是還不能統一控制。當有多個電視看板時，需要在每臺電視上逐一操作。
而控制中心會使整個方案更加完善，您可以在控制中心看到所有的設備信息和播放的儀表板并可進行管理操作，使用非常方便。
接下來就分別為您介紹電視看板以及控制中心的搭建過程和使用方法。
搭建部署電視看板
根據之前（智能工廠車間看板）的介紹，我們了解到搭建電視看板是實現智能車間方案的第一步。
這里我們通過在電視端安裝一個用于顯示儀表板的 TV APP 來實現部署，具體步驟如下。
1. 安裝部署 TV 看板
(1) 修改Wyn 配置文件，并重啟Wyn Service。

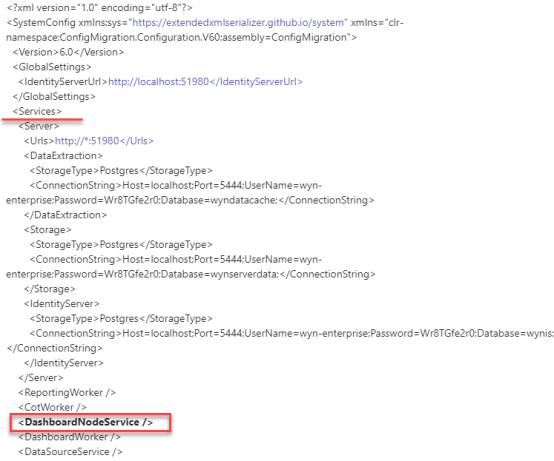

在Wyn.conf文件的Services節點下添加“”。
Windows 環境下該文件的默認路徑為 C:\Program Files\Wyn\Monitor\conf （Linux環境下文件的默認路徑為 /opt/Wyn/Monitor/conf/Wyn.conf）

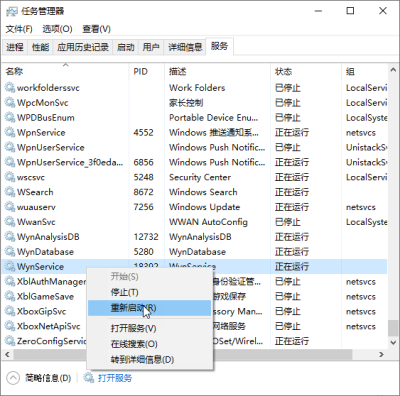

修改完成后，重啟WynService 服務。
(2) 下載用于部署電視端看板的電視大屏 APP。
https://cdn.grapecity.com.cn/wyn/online/wyntv/電視大屏.apk
將下載的安裝包通過 USB 等方式連接到電視，并按照向?qū)О惭b APP。

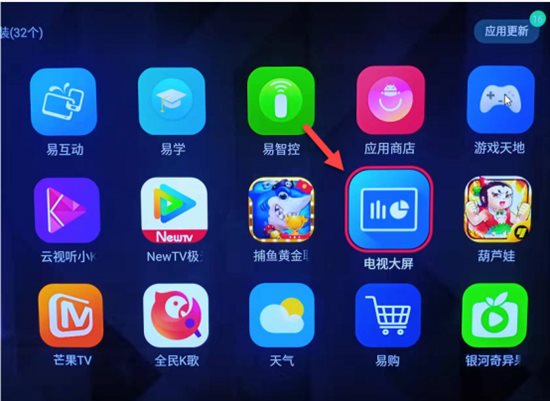

(3) 安裝完成后，在電視的應用程序中會看到APP啟動圖標。

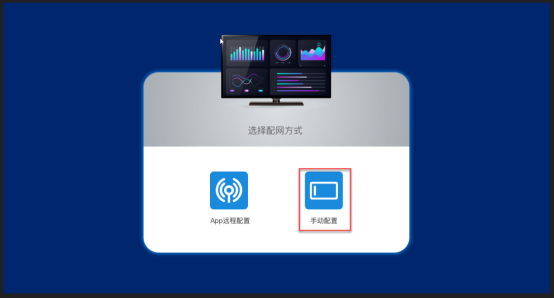

(4) 打開應用程序，選擇配網方式。
APP 遠程配置：使用手機端的APP 幫助 TV 登錄Wyn 站點，此種配網方式可省去使用電視遙控器輸入鍵盤字符的麻煩。詳細介紹請見手機端輔助登錄。
手動配置：使用電視遙控器輸入配網信息。
這里我們以選擇手動配置為例為您介紹。

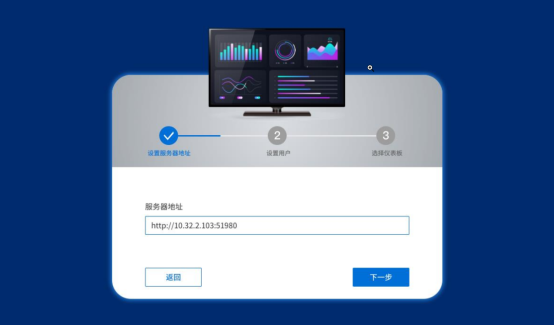

(5) 配置服務器地址（即您部署Wyn 站點的門戶網站），然后單擊“下一步”。

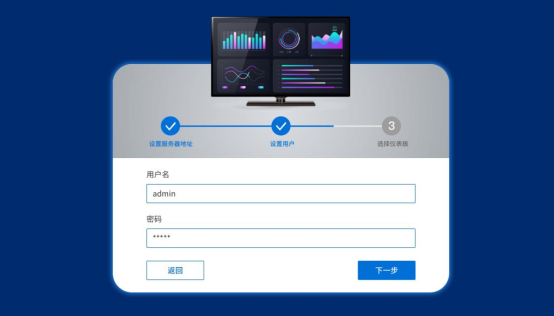

(6) 設置登錄用戶并單擊“下一步”，如登錄用戶屬于多個組織，則需選擇組織，之后將使用此用戶來登錄站點并顯示站點中具有權限的儀表板。

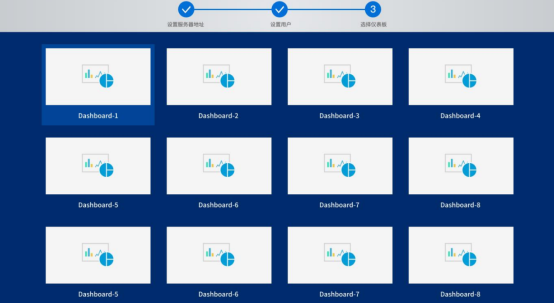

(7) 選擇一個儀表板進行展示。至此，該電視設備的看板即部署完成。
手機端輔助登錄
我們介紹了在電視端登錄站點時可以選擇 App 遠程配置和手動配置兩種配網方式。
示例中介紹了手動配置的方法，手動配置的全過程使用電視遙控器操作。
而本節介紹的手機端輔助登錄也即將用 App 遠程配置。
簡單來說就是在手機端安裝一個專用的 App，使用手機 App 上的操作代替電視遙控器的部分操作，更方便輸入字符。所以說它是一個優化方案的可選方式。
1. 操作步驟
(1) 通過以下鏈接下載并在手機上安裝電視大屏助手App。
https://cdn.grapecity.com.cn/wyn/online/wyntv/電視大屏助手.apk

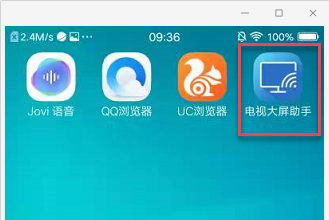

安裝完成后，如下圖所示。
(2) 打開應用程序。

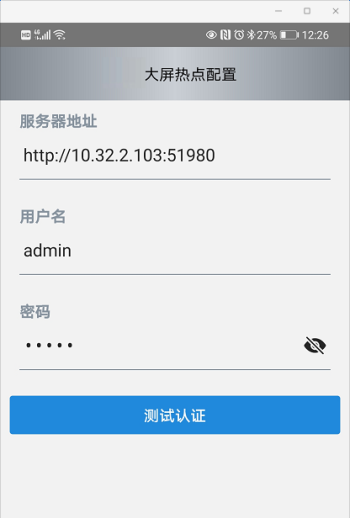

確保手機接入網絡，可以訪問站點。然后輸入站點的訪問地址以及用戶名和密碼，單擊“測試認證”按鈕。
(3) 根據提示設置并開啟手機熱點。

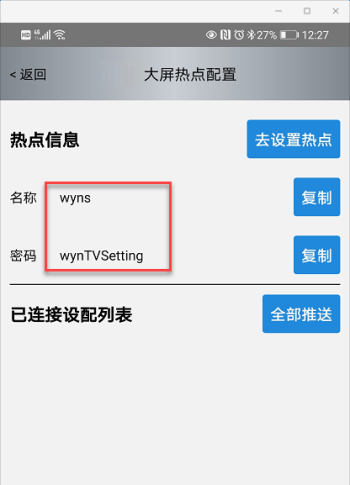

將手機熱點名稱和密碼設置成“wyns”和“wynTVSetting”，并開啟熱點。以便使電視能自動連接到手機的熱點。
(4) 打開電視端的大屏APP ，并選擇配網方式為 “App 遠程配置”。

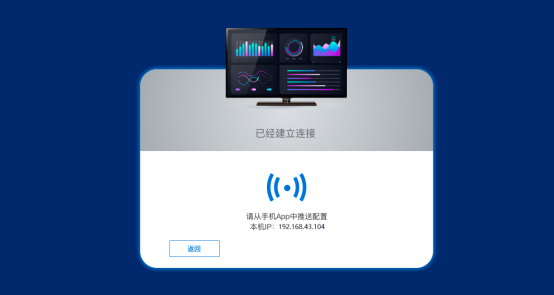

由于手機熱點已經打開并按照要求進行配置，所以電視端自動連接到手機。

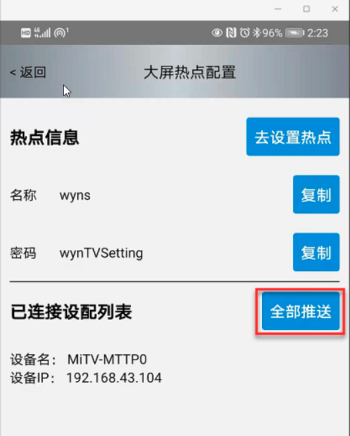

(5) 在手機端的已連接設備列表中可以看到連上來的電視設備，此時就可以點擊“全部推送” 按鈕，將站點當中登錄用戶具備權限的儀表板全部推送到電視端。
將儀表板推送至電視端也即完成了手機app 的使用，之后就在電視機上正常選擇儀表板播放即可。
后臺控制中心
管理員可以在后臺的控制中心對每臺電視上顯示的儀表板進行配置和管理，自定義電視名稱、切換播放的儀表板、修改儀表板參數值等等。
后臺控制中心是整個智能車間看板的管理中心，完成電視端部署之后即可在管理中心看到接入系統的電視設備。
部署設備管理控制中心
(1) 下載設備管理插件包。
https://cdn.grapecity.com.cn/wyn/online/wyntv/device.zip

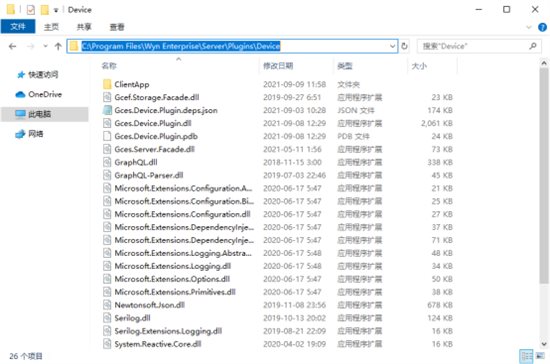

(2) 將插件包解壓后放置到以下安裝路徑。Plugins\Device 目錄需自行創建。
(3) 重啟 WynService。

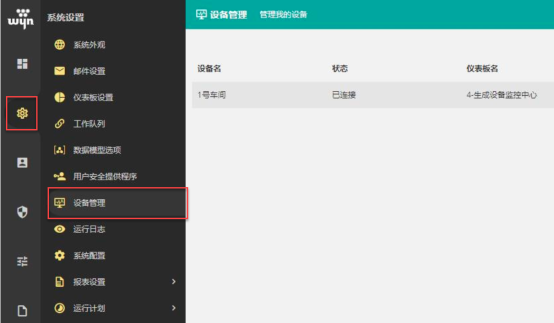

(4) 登錄管理后臺，在系統設置中可以看到比原來多一個“設備管理”的菜單項。
這就是我們的后臺控制中心頁面，頁面中展示了當前連接的設備。
3. 管理操作
在頁面中可以對設備進行管理操作。
快速搜索定位設備

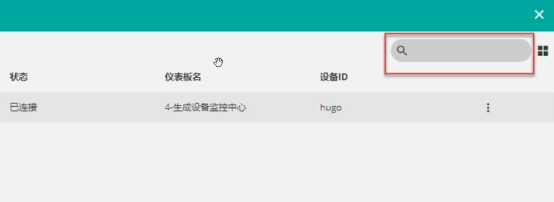

在頁面右上角可以搜索設備名，來快速定位電視設備。
切換設備視圖模式

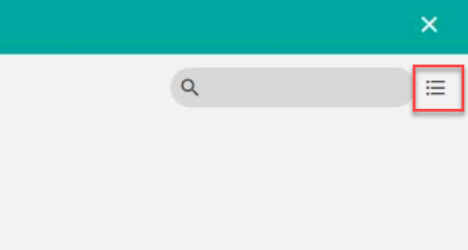

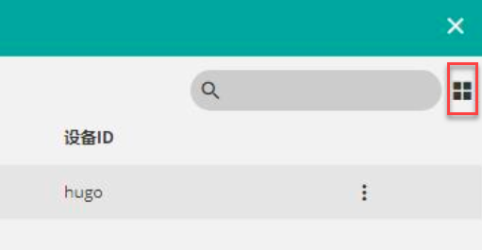

單擊視圖切換按鈕可切換至縮略圖模式，顯示各設備上當前播放的儀表板縮略圖。
再次單擊可回到列表視圖模式。
編輯管理或刪除設備

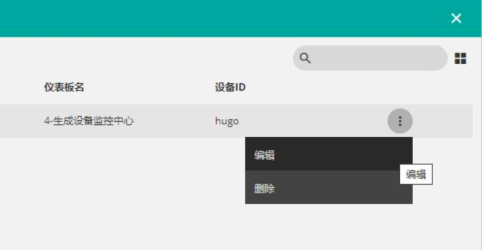

單擊設備信息右側的更多按鈕可以選擇編輯或刪除設備。

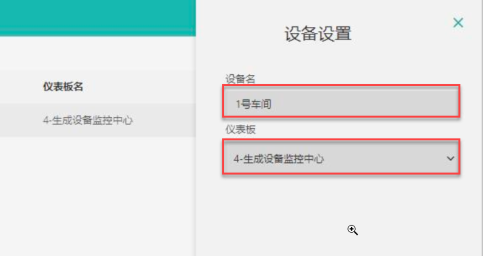

選擇編輯設備，則可以更改設備的名稱以及切換播放的儀表板。

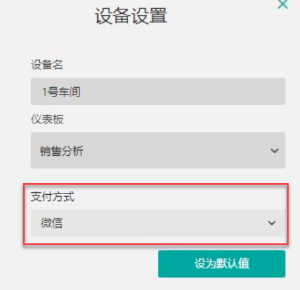

當所選儀表板帶有參數時，還可以設置參數的值。
設置完成后，單擊下方的保存按鈕即可推送儀表板。
