安路科技EF2 SOC實現單芯片U盤文件讀取

　　圖2 工程結構示意圖

安路科技EF2系列SOC FPGA,將Cortex-M3和與可編程邏輯資源集成在一個芯片上,可以通過可編程邏輯搭建USB軟PHY,用CPU掛載文件系統,從而不借助USB專用芯片,僅依靠FPGA的GPIO,方便地對U盤文件進行操作,有助于降低項目成本,提高設計的靈活性。

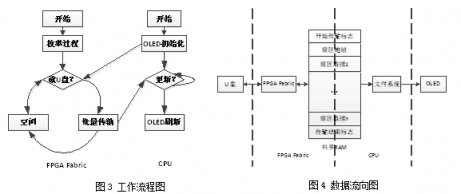

開發板上電初期,FPGA Fabric和片上CPU互相獨立工作,FPGA Fabric等待U盤設備插入,隨后枚舉U盤的設備信息,給U盤分配具體地址,在CPU發起讀U盤請求之前,保持USB總線處于空閑狀態,與此同時,CPU完成OLED屏幕的初始化,當需要更新圖片信息時,向FPGA Fabric發起一次傳輸請求,FPGA Fabric根據CPU傳來的扇區地址等完成一次扇區操作,將單個扇區數據緩存到共享RAM中供CPU掛載文件系統、操作文件使用。

　　圖4 數據流向圖

MCU通過調用API函數掛載文件系統,需要進行文件操作時,根據需要操作的扇區地址和扇區數,向FPGA Fabric發起批量傳輸請求,等待FPGA從U盤獲取扇區數據,緩存到共享RAM的指定位置,文件操作完成后,通過IIC接口,將圖片信息傳到OLED顯示屏,供顯示使用。

USB軟PHY兼容傳統的USB1.1協議,工作帶寬12Mbps,足以滿足路邊屏圖片切換、MPEG-1視頻顯示、程序升級等靈活的應用需求,純邏輯搭建的軟PHY方便裁剪,可用通過修改RTL代碼,兼容其他的USB設備,如USB鼠標、鍵盤等。

安路科技根植中國,面向世界,歷年悉心致力于為客戶提供高性價比可編程邏輯器件(FPGA)、可編程系統級芯片(SOC)、定制化嵌入式Efpga IP及相關軟件設計工具和創新系統解決方案,努力成為中國可編程邏輯器件產業的主導企業和世界可編程邏輯器件解決方案的主要供應商。
