汽車之家「直播無線（4G）背包」獲七牛云「2019年度創意硬件產品獎」

近日，七牛云「 2019 年度創意硬件產品獎」在上海揭曉，來自汽車之家的「直播無線(4G)背包」項目，憑借其出色的創意和優秀的設計實踐，榮膺此項大獎。

汽車之家「直播無線(4G)背包」通過 4G 多卡聚合技術，避免了卡頓失真，可達到專業廣播級視頻傳輸，無需復雜操作便可輕松開啟直播，滿足拍攝現場復雜情況。與傳統的解決方案相比，具有成本低、續航長、操作建議、便攜性佳等優勢。目前產品已經廣泛應用于戶外高清直播傳輸、無人機高清直播傳輸、馬拉松直播傳輸、新聞采編直播傳輸，車展直播傳輸、旅行家直播活動傳輸、會展直播傳輸、企業年會直播傳輸?shù)葓?chǎng)景，并獲廣泛好評。

「直播無線(4G)背包」項目起源于汽車之家黑客馬拉松技術創新文化下的產物，后續得到研發工程師們的持續創新、優化和改進，使得產品能最終落地投入生產使用，充分體現了智慧賦能、持續創新的競賽精神。

(圖1：黑客馬拉松封面圖)

據悉，黑客馬拉松概念源于美國Google、Facebook、微軟有舉辦內部編程傳統的公司。汽車之家黑客馬拉松用其概念結合公司自身特色，為員工提供平臺，讓想法成為現實。其精髓是工程師用自己喜歡的方式，去做想做的事情，編程過程自由，沒有限制。汽車之家黑馬文化就是 “營造創新研發的氛圍、激發員工的創造力、塑造極客文化” 。世界各地的黑客馬拉松活動已經成為溝通、學習、創新及吸引風投機構的新型方式。

(圖2：無人機航拍效果圖)

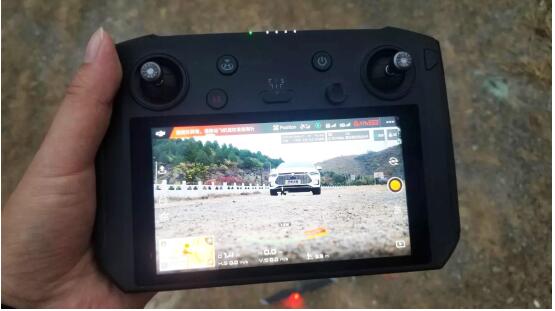

(圖3：無人機遙控視角)

「直播無線(4G)背包」使用視頻傳輸聚合技術，將多張運營商 4G 卡的網絡疊加來進行視頻傳輸，能保證在某個網絡環境不佳的情況下，通過多卡疊加的方式增加網絡穩定性。通過這樣的方式，將高質量實時視頻傳輸至七牛云進行處理，七牛云提供的智能多媒體服務可實現對素材的視頻抽幀、內容安全審核、封面合成，生成回放等功能，再通過七牛云 CDN ，推送到新媒體直播平臺，真正實現高清無卡頓的隨時隨地直播。

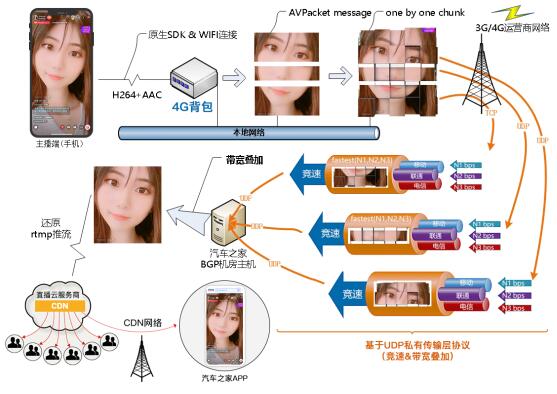

(圖4：4G背包網絡示意圖)

關鍵技術細節如下：

1. 網絡傳輸采用UDP傳輸協議;摒棄TCP是因?yàn)榻⑦B接的握手延遲大，弱網閃斷無法快速感知與重連，如：三次握手導致的 TCP 連接建立的延遲、TLS 完全握手需要至少2個RTT才能建立，簡化握手需要 1 個 RTT 的握手延遲。對于很多短連接場景，這樣的握手延遲影響很大，且無法消除。

2. 隊頭非阻塞;隊頭阻塞主要是 TCP 協議的可靠性機制引入的。TCP 使用序列號來標識數據的順序，數據必須按照順序處理，如果前面的數據丟失，后面的數據就算到達了也不會通知應用層來處理。因?yàn)?UDP 本身沒有連接的概念，不需要三次握手，優化了連接建立的握手延遲，同時在應用程序?qū)用?私有傳輸層)實現了類 TCP 的可靠性，TLS 的安全性和 HTTP2 的并發性，完全避開了操作系統和中間設備的限制。

3. 改進的擁塞控制;采用應用程序級別擁塞控制可插拔;TCP 為了保證可靠性，使用了基于字節序號的 Sequence Number 及 Ack 來確認消息的有序到達。私有協議同樣是一個可靠的協議，它使用 Packet Number 代替了 TCP 的 Sequence Number，并且每個 Packet Number 都嚴格遞增，也就是說就算 Packet N 丟失了，重傳的 Packet N 的 Packet Number 已經不是 N，而是一個比 N 大的值。而 TCP 呢，重傳 Segment 的 Sequence Number 和原始的 Segment 的 Sequence Number 保持不變，也正是由于這個特性，引入了 Tcp 重傳的歧義問題。

4. 更多的 Ack 塊;私有協議緩沖池可以同時提供多個Ack Block，在丟包率比較高的網絡下，更多的 Sack Block 可以提升網絡的恢復速度，減少重傳量。

5. Ack Delay 時間;私有協議的RTT等于接收時間-發送時間-ACK延遲時間;流量控制和 TCP 有點區別，TCP 為了保證可靠性，窗口左邊沿向右滑動時的長度取決于已經確認的字節數。如果中間出現丟包，就算接收到了更大序號的 Segment，窗口也無法超過這個序列號。但私有協議不同，就算此前有些 packet 沒有接收到，它的滑動只取決于接收到的最大偏移字節數。

6. FEC前向冗余糾錯;為了進一步提高傳輸速度，下層協議使用了前向糾錯技術FEC(全稱：Forward Error Correction)，是增加數據通訊可信度的方法。在單向通訊信道中，一旦錯誤被發現，其接收器將無權再請求傳輸。FEC 是利用數據進行傳輸冗余信息的方法，當傳輸中出現錯誤，將允許接 收器再建數據。

7. 在接入層采用虛擬WIFI設備，使用網絡透明接入方式，在不改變用戶數據的同時把所有流量請求通過sockets5隧道技術二次封裝，基于開源路由openwrt在底層三層網絡應用iptable路由技術把流程轉發到應用模塊層，然后高速的傳輸?shù)皆贫?，最后解析隧道?shù)據，轉發到目標網絡，下行同理。

8. 與之配套的他們還提供了云導播臺(如圖)的功能，皆為打造更加豐富直播體驗，云導播臺可以把本地的多路直播流通過iPad等移動設備操作，進行切畫面、聲音以及畫中畫等功能。

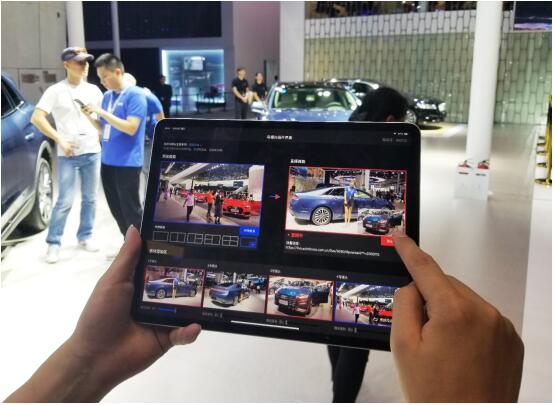

(圖5：iPad導播臺操作界面)
