攜手Trimble——安全監測案例集錦

第七屆世界軍人運動會篇

2019年10月18日，第七屆世界軍人運動會在江城武漢開幕，這是我國第一次承辦的綜合性軍事體育賽事，也是繼北京奧運會后我國舉辦的規模最大的國際體育盛會，來自109個國家的9300名軍體健兒在江城同場競技，增進友誼。

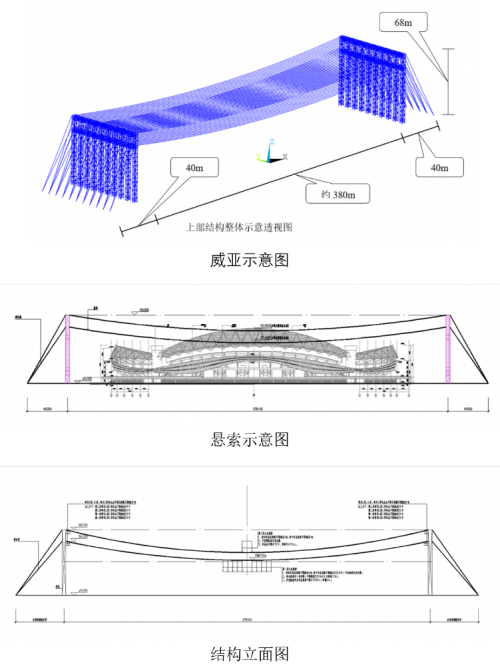

當屏幕前的你看到各種精彩的表演時，巖蟻技術人員正聚精會神的關注各項指標數據，默默守護著開幕式各項安全指標，及時、可靠、穩定的為整個項目提供可靠的實時監測數據，軍運會開幕式前期武漢體育館設置了威亞系統，結構型式選用鋼桁架立柱+斜拉索+懸索結構。在中部懸索兩端設置鋼桁架立柱，立柱之間采用鋼桁架連接，增加結構整體性。懸索跨度約380m，南北兩端斜拉索跨度約40m，鋼桁架立柱高度68m。

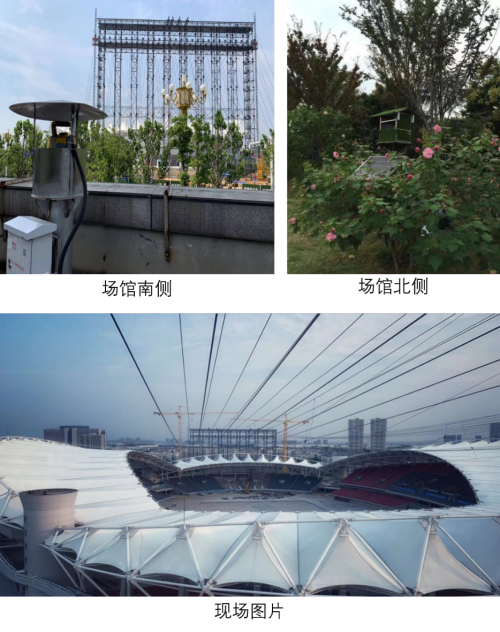

結構的安全，關系著演職人員人身安全、開幕式及閉幕式表演的順利進行，也代表著國家的形象。在項目實施初期通過與甲方的充分溝通，在鋼衍架立柱兩側設立2個測站，采用Trimble S9高精度全站儀，對鋼衍架立柱中部及底部的水平位移及沉降情況進行實時監測。

經過從鋼衍架立柱的搭建初期、懸索吊裝、初次彩排表演等多次監測數據對比(涉密數據暫時不予公布)，監測系統采用Trimble S9高精度自動測量機器人，對兩側鋼衍架在自重?zé)o荷載，掛索初期、負載彩排期結構的位移變化情況進行對比，得到有效、真實的數據，確定表演荷載期控制值范圍，有效的保障軍運會開幕式及閉幕式的結構安全。

高鐵橋梁監測篇

目前我國高速鐵路、鐵路客運專線廣泛使用橋梁結構，橋梁能夠大大的節約用地，橋梁自身為封閉結構，能夠保證行車安全，但鐵路橋梁周邊施工開挖會影響鐵路橋梁安全，對橋梁結構體的沉降、位移監測在橋梁周邊施工中顯得尤為重要，橋梁的沉降變化大小直接影響高鐵橋梁上行車安全，針對鐵路地區的地質和水文情況，結合科學、可靠的監測實施方案，實現對運營橋梁線路的安全在線監測，保障客運專線的安全運營。

昆明某污水處理廠尾水物化-生態組合深度處理系統項目下穿滬昆鐵路：

本工程位于云南省昆明市空港經濟區，為 1-6m 框架涵下穿滬昆鐵路工程。穿越點位于云南省昆明市滇中新區，滬昆鐵路大橋村雙線大橋 2#橋墩~3#橋墩中間位置，對應滬昆鐵路 K2583+663 處。滬昆鐵路為雙、電氣化鐵路，P60 鋼軌，鋼筋混凝土枕。

框架涵全長 105 米，框架涵中心線與滬昆鐵路交點里程為 K2583+663。本涵從大橋村雙線大橋 2#橋墩~3#橋墩中間通過，框架涵中心線與鐵路斜交 70 度?？蚣芎捎脝慰捉Y(jié)構，凈寬 6m，凈高 4.5m?？蚣芎Y(jié)構總高度為 5.8m，頂板厚 0.6m， 底板厚 0.7m;框架涵結構總寬度為 7.2m，邊墻厚 0.6m?？蚣芎吘壘嚯x大橋村雙線大橋 2#橋墩和 3#橋墩承臺邊緣的最小距離均為 7.3m，框架涵頂板頂面距大橋村雙線大橋底面 7.4m。箱涵分七節，單節長 15m，中間設伸縮縫。

框架涵采用明挖法進行施工，施工過程中選用1.25m 人工挖孔樁對大橋村雙線大橋 2#橋墩、3#橋墩進行防護，人工挖孔樁長 9m，共計26根。防護樁冠梁邊緣距離大橋村雙線大橋 2#橋墩和3#橋墩承臺邊緣的最小距離均為5m。

因篇幅原因，巖石君將陸續在后續繼續推出Trimble S9高精度測量機器人在房建基坑、地鐵等項目中的應用案例。北京巖石科技有限公司作為天寶寰宇電子產品(上海)有限公司授權在 軌道交通/橋梁/結構檢測 行業代理商，為廣大客戶提供高效的產品和解決方案。

產品介紹

Trimble S9 監測型測量機器人

具有0.5”測角精度，0.8mm+1ppm測距精度

具有MagDrive™技術，超級靜音，極大提高儀器壽命

具有SurePoint™技術，主動消除不穩定因素帶來的誤差

具有FineLock™技術，最遠2500米自動照準距離(0.3m@200m)

具有 VISION和 SureScan 技術，視頻影像和15點/秒超級掃描

具有獨特的硬件產品架構，無需面板也可以進行監測，超高性價比

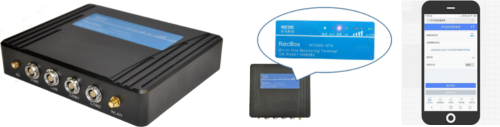

巖石科技新一代智能變形終端RT3000STA

強：邊緣計算與云計算相結合

穩：久經考驗的ARM平臺架構

簡：精準定位需求，RocBox極簡風

固：全金屬整體化外殼，可靠的專業連接器

活：12V-24V輸出電壓可調，完美操控全系列測量機器人，支持手機APP在線配置

專：可視化顯示，遠程無線升級

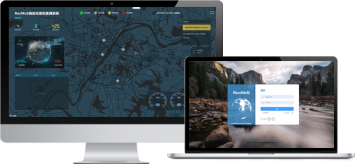

巖石科技新一代自動化云服務平臺RocMoS+

RocMoS+，旨在創造安全穩定的自動化變形監測系統，依托邊緣計算、物聯網、云計算、大數據技術，從軟件到硬件，從前端到后臺，從數據到結果，以全自動測量機器人與北斗為主要監測手段，同時兼容多款智能傳感器，打造All-In-One全功能一體化便捷云監測服務平臺，為廣大客戶實現即插即用，高可靠性、高性價比的一體化監測系統。改變以往人工重復性測量、手工計算、實時性差現狀，實現單人可管理多個項目，可定制自動化報表輸出，微信/短信及時預警功能。實現項目管理、設備管理、數據分析、成果輸出與安全預警一站式服務。

地理信息+監測大數據，建立地理區域地質環境對監測數據影響模型

氣象數據+監測大數據，建立季節氣候變化對監測數據影響模型

施工進度+監測大數據，建立施工工藝對監測數據影響模型

設備信息+監測大數據，建立設備誤差遞增模型，制定設備保養計劃

公司介紹

北京奧騰巖石科技有限公司成立于2011年，是一家專業從事地理信息及機械控制應用的高新技術企業，獲得由市科委、市財政局、市國稅局、市地稅局頒發的“高新技術企業”證書，以及中關村科技管理委員會認定的“中關村高新企業”認證，同時也是北京市經濟和信息化委員會認定的“雙軟認證“企業，北京經濟技術開發區科技局認定的 “新區企業研發機構”。

公司擁有乙級測繪資質證書和信息系統集成及服務三級資質證書，及多項專利證書和軟件著作權證書，這標志著巖石科技的業務范圍將向技術服務領域延伸，公司的戰略發展方向也由軟硬件及解決方案銷售模式走向“軟件 + 硬件 + 解決方案 + 服務”創新運營模式。

目前公司業務范圍涵蓋：巖蟻—安全監測;巖蛙—精密控制;工程服務—無人機航測、三維掃描及BIM應用等，并提供多種測繪工程服務，公司自主研發的多款軟硬件產品和系統解決方案，在基礎測繪、智慧城市、安全監測、精準農業和自動化機械控制等領域提供優質的服務，并取得了廣大用戶好評。
